Audio System AX165 PA EVO

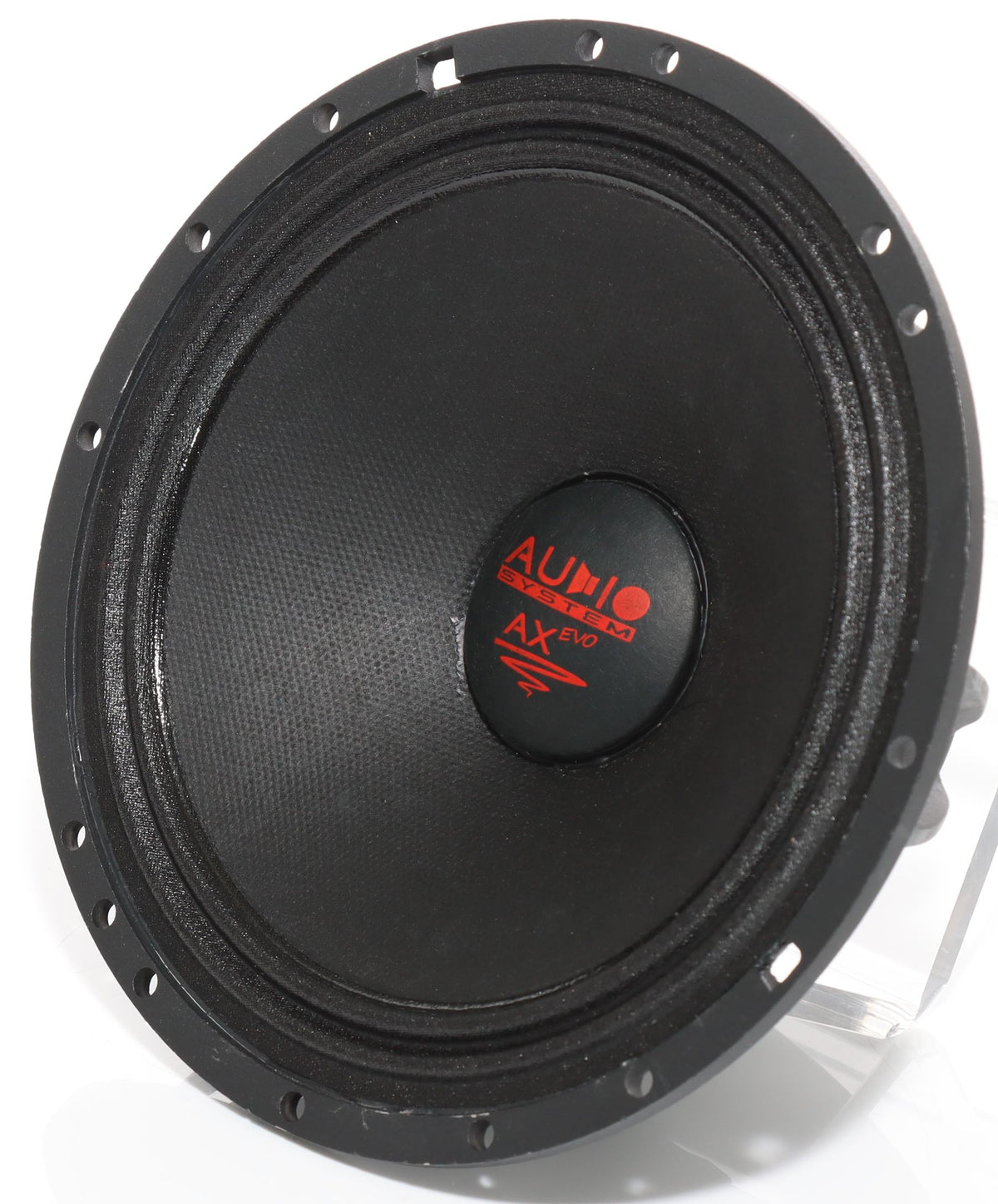

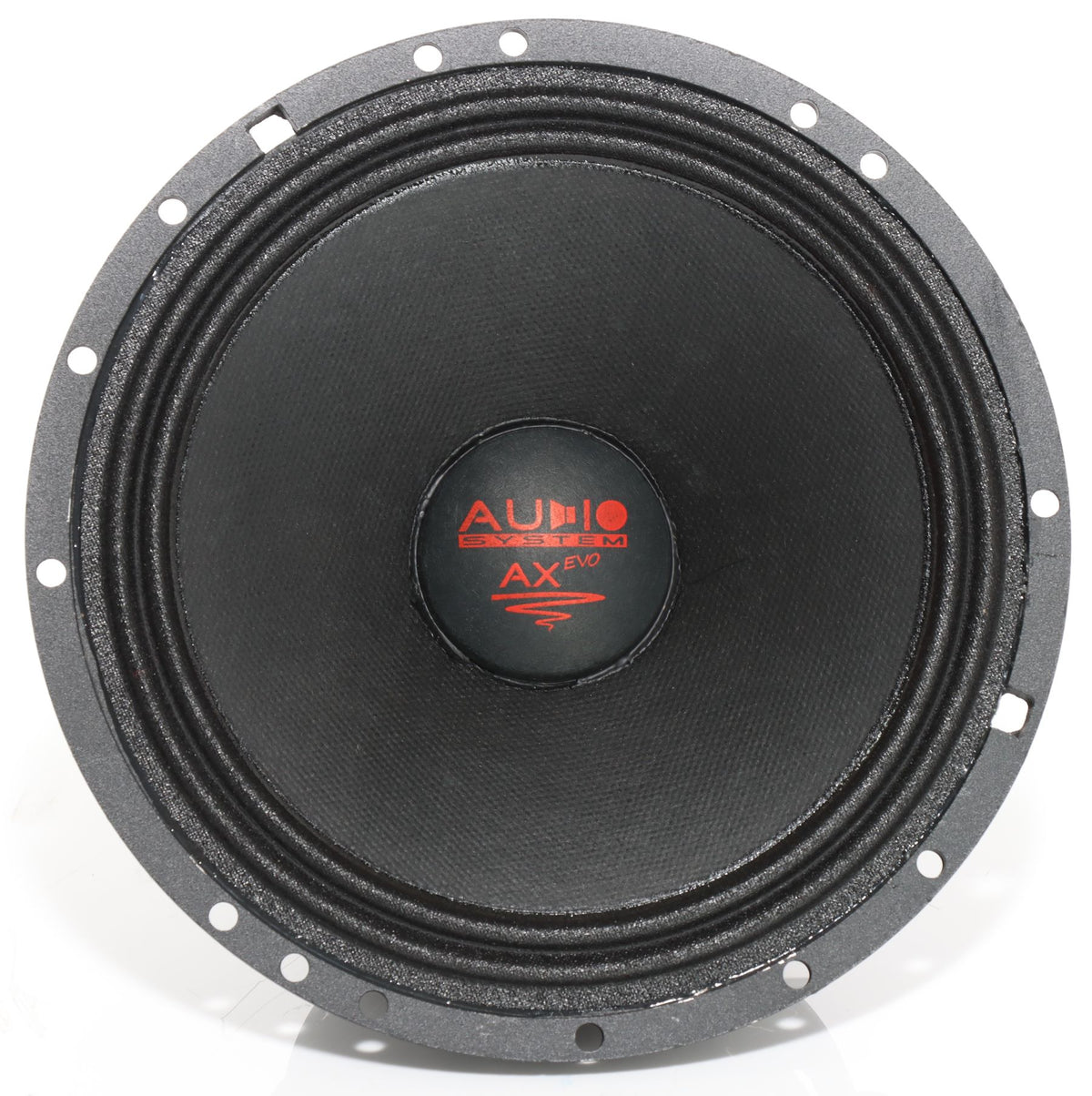

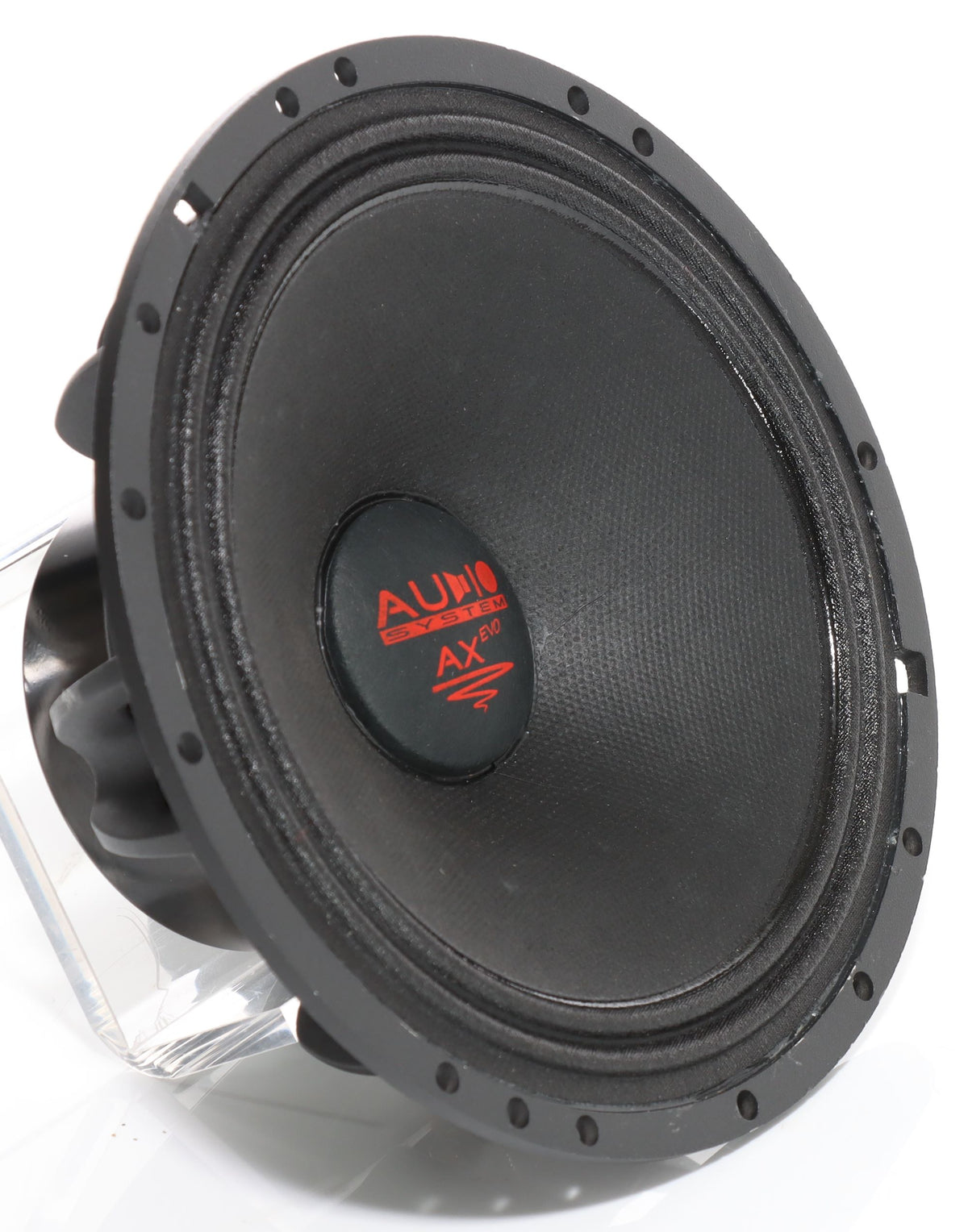

Audio System AX165 PA EVO – Mitteltöner mit Neodym-Antrieb für aktive Systeme

Der AX165 PA EVO von Audio System ist ein 165-mm-Tief/Mitteltöner, der klar für aktive Multiway-Setups konzipiert ist – kein Breitbänder, kein Kompromiss. Mit einer Resonanzfrequenz von 150 Hz und einem nutzbaren Frequenzbereich bis 7.000 Hz ist er prädestiniert als Mitteltöner in einer aktiven 3-Wege-Front, wo er von einem DSP sauber eingepegelt und per Hochpass befreit von Tiefbass-Arbeit laufen kann. Genau dort spielt er seine Stärken aus: leichte Membran, starker Neodym-Antrieb, hoher Wirkungsgrad – das ist das Rezept für saubere Mitten bei geringem Leistungsbedarf.

Technische Highlights des AX165 PA EVO

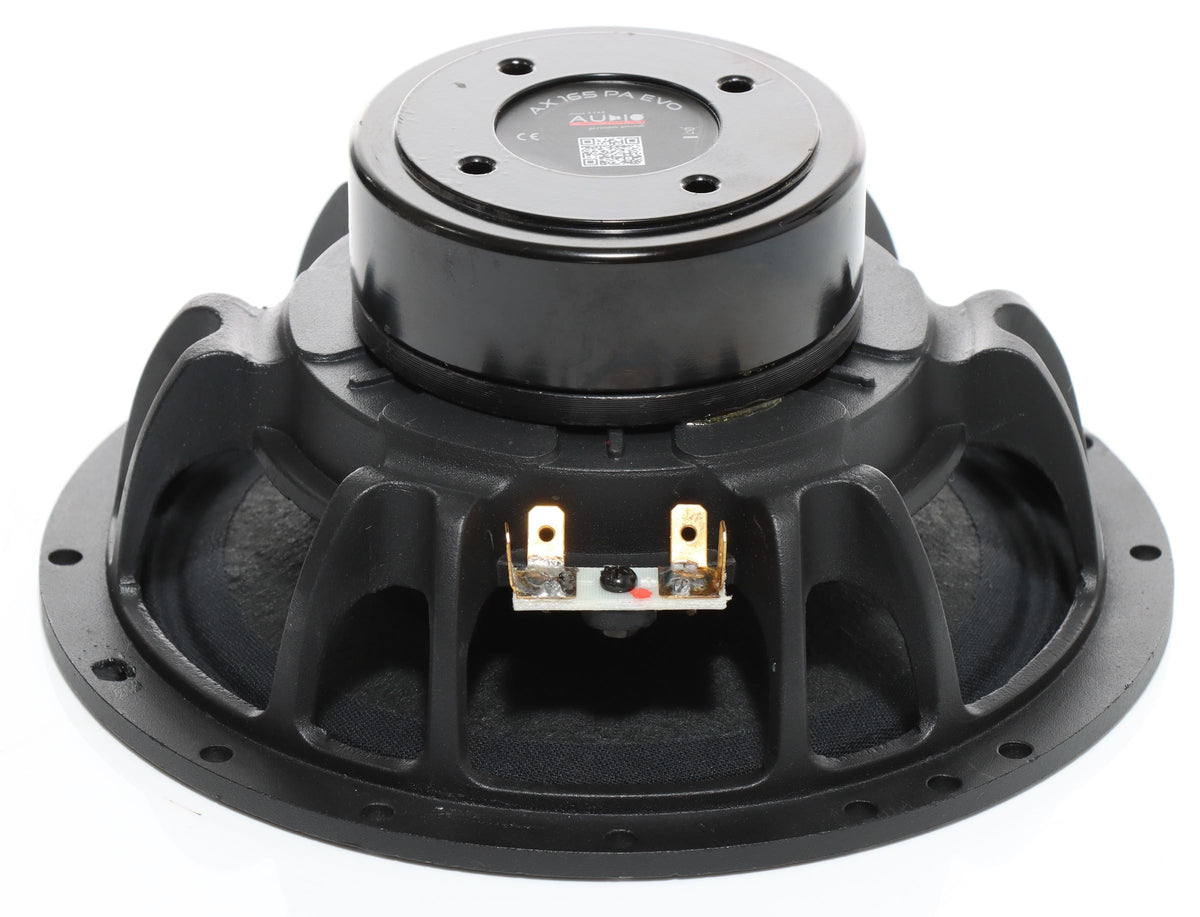

• Neodym-Antrieb statt Ferrit: Neodym-Magnete liefern bei deutlich geringerem Gewicht eine hohe Feldstärke. Das reduziert das Gesamtgewicht des Lautsprechers und macht den AX165 PA EVO besonders interessant für Einbausituationen, wo Masse eine Rolle spielt – etwa in Türverkleidungen mit begrenztem Platz.
• HPPC-Membran: High-Performance-Polypropylen-Compound ist leicht und dennoch formstabil. Eine leichte Membran bedeutet bei gegebener Motorstärke eine schnellere Ansprechzeit – das merkt man vor allem bei transienten Signalen wie Zupfbass oder Percussion.
• 4-lagige 38,6-mm-Schwingspule mit Aluminiumträger: Vier Lagen erhöhen den Kraftfaktor und damit den Antrieb. Der Aluminiumträger leitet Wärme besser ab als ein Papierträger – relevant für den Dauerbetrieb bei 125 W RMS pro Stück.
• Nomex-Spider: Nomex als Spidermaterial ist robuster und temperaturbeständiger als Standard-Textilspinnen. Das sichert eine langfristig stabile Rückstellcharakteristik der Membran – kein Drift im Klangbild auch nach Jahren Betrieb.

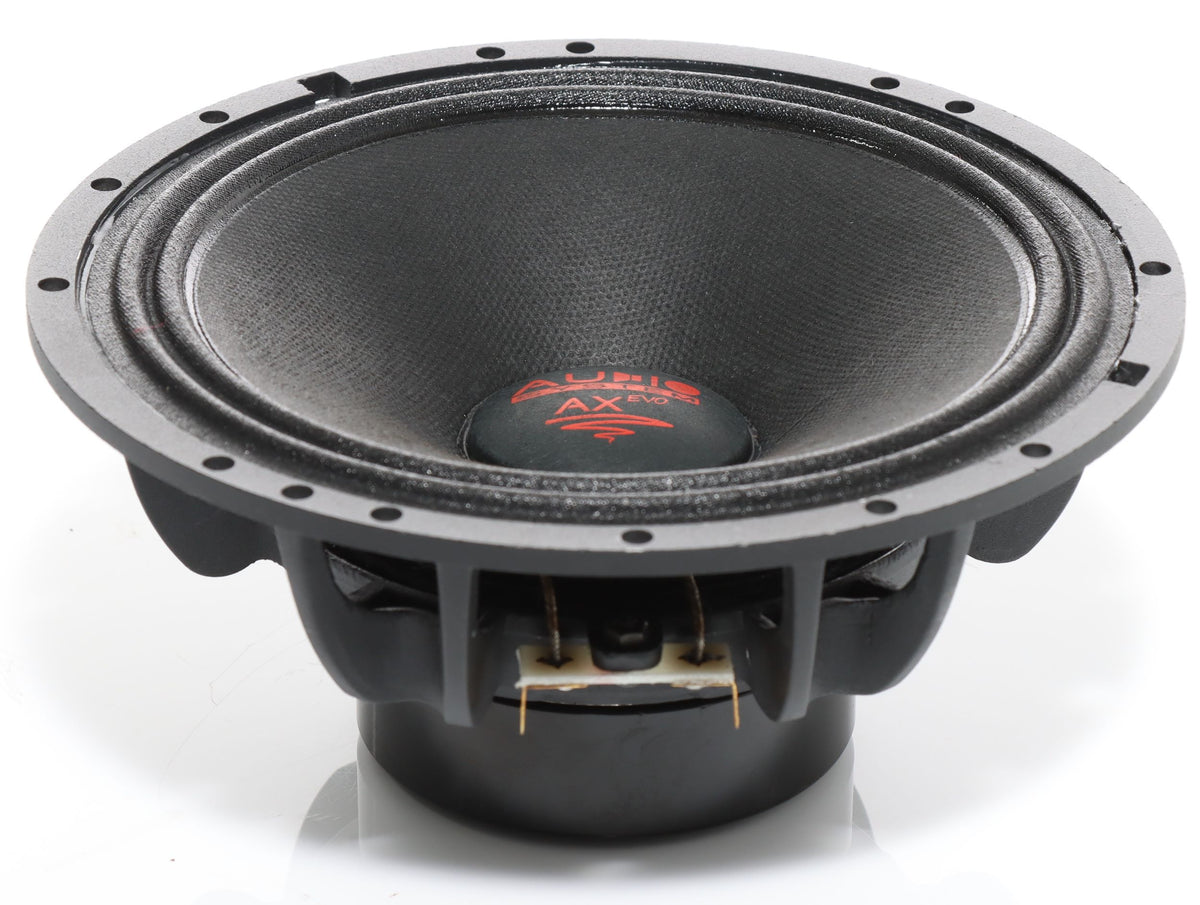

• Druckgusskorb: Ein Druckgusskorb aus Aluminium ist deutlich steifer als ein gestanzter Blechkorb. Das minimiert unerwünschte Resonanzen des Chassis selbst – ein Unterschied, der im SQ-Bereich hörbar ist.
• 91 dB Kennschalldruck: Mit 91 dB / 2,83 V / 1 m ist der Wirkungsgrad für einen 165-mm-Mitteltöner ordentlich. Das bedeutet: wenig Verstärkerleistung nötig, um Pegel zu machen – ideal, wenn der DSP-Kanal nur moderate Ausgangsleistung liefert.

Technische Daten des AX165 PA EVO im Überblick

• Außendurchmesser: 166 mm
• Einbaudurchmesser (Ausschnitt): 146 mm
• Einbautiefe: 71 mm
• Impedanz: 4 Ohm
• Belastbarkeit (RMS): 125 W pro Lautsprecher
• Frequenzbereich: 100–7.000 Hz
• Resonanzfrequenz (Fs): 150 Hz
• Kennschalldruck: 91 dB (2,83 V / 1 m)
• Schwingspulendurchmesser: 38,6 mm
• Membranfläche (Sd): 130 cm²
• Bewegte Masse (Mms): 6,3 g
• Kraftfaktor (BL): 3,9 Tm
• Äquivalentvolumen (Vas): 3,26 l
• Gesamtgüte (Qts): 0,99
• Gewicht pro Paar: 2,08 kg
• Lieferumfang: Paar (2 Stück)

Einsatzbereich & Kompatibilität mit dem AX165 PA EVO

Der AX165 PA EVO ist kein Lautsprecher für passive Systeme – die hohe Resonanzfrequenz von 150 Hz macht das schon von der Theorie her klar. Er gehört in ein aktives Setup, gesteuert über einen DSP wie den Helix DSP.3, Audison Bit One oder vergleichbare Geräte. Typischer Einsatzort: Mitteltöner in einer aktiven 3-Wege-Front, eingebaut in die Tür oder A-Säule. Mit 71 mm Einbautiefe passt er in die meisten Standardtüren, sofern ausreichend Platz hinter der Verkleidung vorhanden ist – Nachmessen vor dem Kauf ist Pflicht. Kombiniert mit einem passenden 25- oder 28-mm-Hochtöner aus dem Audio System-Portfolio und einem trocken abgestimmten Subwoofer ergibt sich eine sehr kohärente, SQ-orientierte Frontbühne. Für reine SPL-Anwendungen ist er nicht gebaut – dafür ist die Membranfläche zu klein und der Hub zu begrenzt.

Worauf du beim Einbau des AX165 PA EVO achten solltest

• Hochpass ist Pflicht: Mit Fs 150 Hz darf dieser Lautsprecher keinerlei Tiefbass-Anteile abbekommen. Ein sauber gesetzter Hochpass im DSP ab 200–300 Hz (je nach Setup und Trennsteilheit) schützt den Treiber und verbessert den Klang gleichzeitig – doppelter Gewinn.
• Einbautiefe vorab messen: 71 mm klingt moderat, aber gerade in Fahrzeugtüren mit Fensterhebermechanismus oder Airbag-Modulen wird es schnell eng. Im Zweifel eine Einbauringadapter-Lösung mit Abstandsring nutzen.
• Türdämmung nicht vernachlässigen: Bei einem Mitteltöner mit diesem Wirkungsgrad und dieser Membransteifigkeit macht Türdämmung einen spürbaren Unterschied. Reso-Butyl auf den Türblechen und eine entkoppelte Montage des Lautsprechers verhindern Körperschallübertragung.
• Einspielzeit einplanen: Die Nomex-Spider und HPPC-Membran brauchen etwas Einspielzeit, bevor die Klinkcharakteristik stabil ist. In den ersten Stunden nicht mit Volllast fahren – moderate Pegel für 5–10 Betriebsstunden sind sinnvoll.

Der Audio System AX165 PA EVO ist ein klar positionierter Mitteltöner für Leute, die wissen, was sie bauen wollen. Wer ein aktives DSP-Setup plant und eine 165-mm-Mitte sucht, die effizient, leicht und langlebig ist, liegt hier richtig. Wer einen Fullrange-Lautsprecher für ein passives System sucht, sollte sich andere Modelle im Portfolio ansehen.
