Audio System AV80 D

Audio System AV80 D – der Mitteltöner für ernsthafte SQ-Bühnen

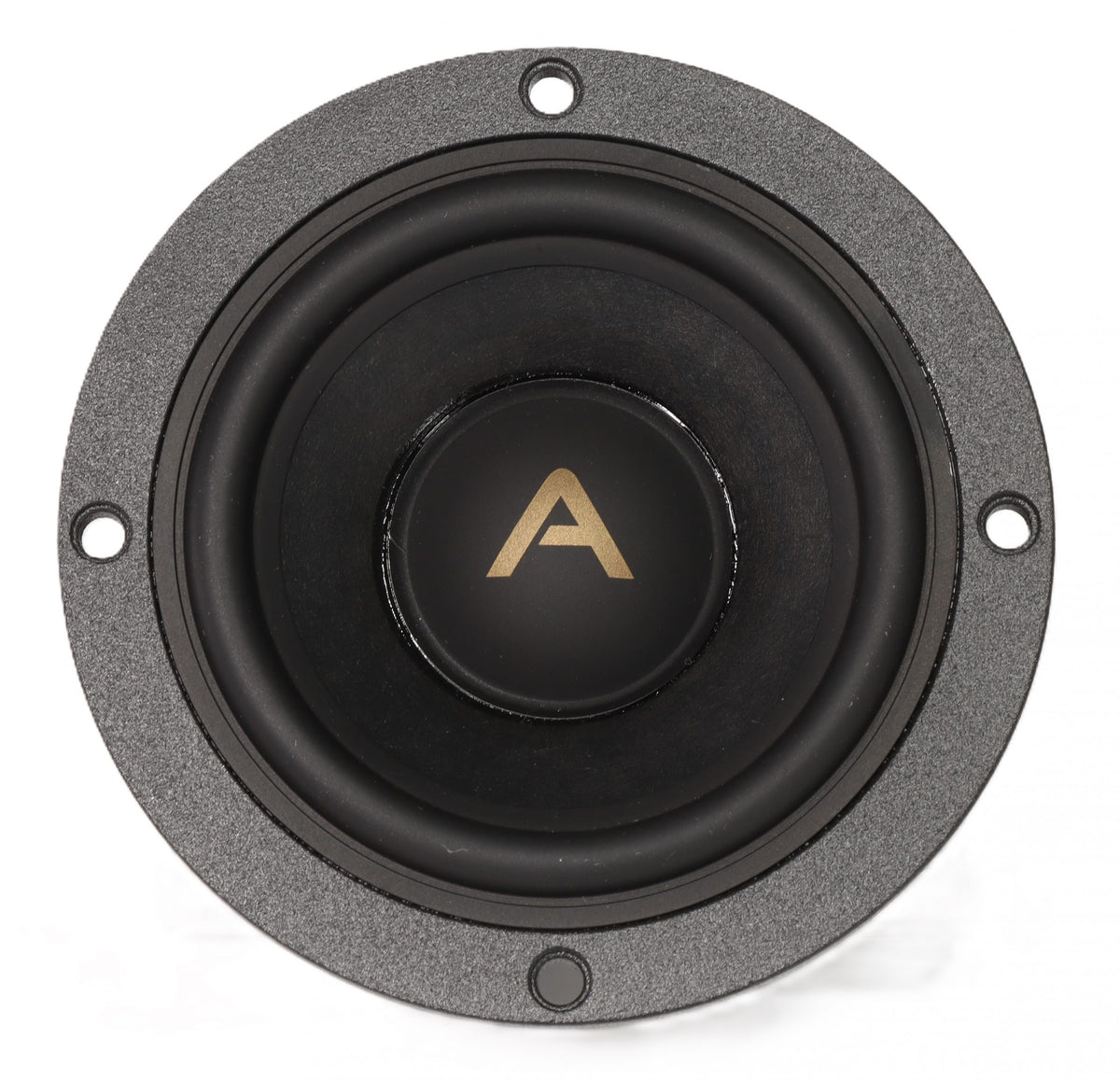

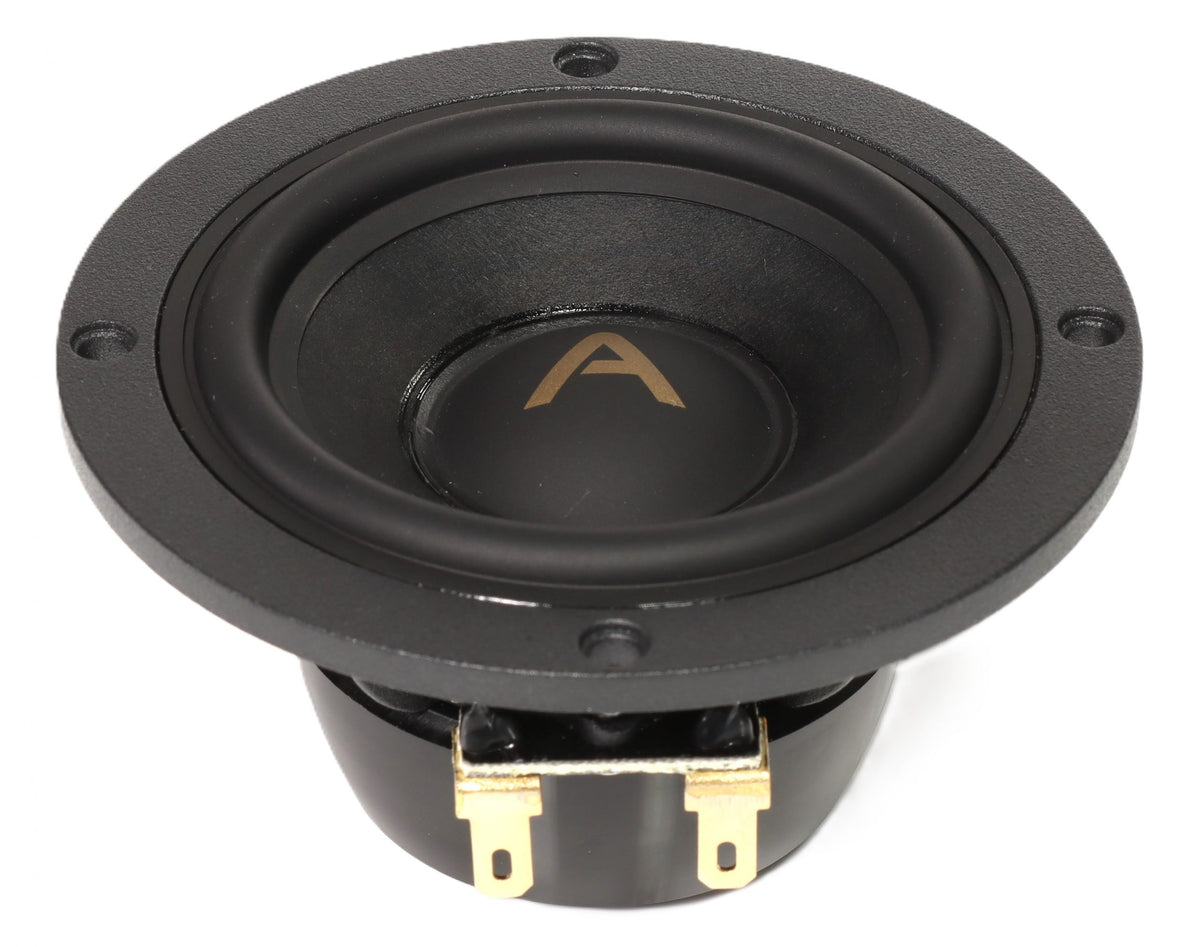

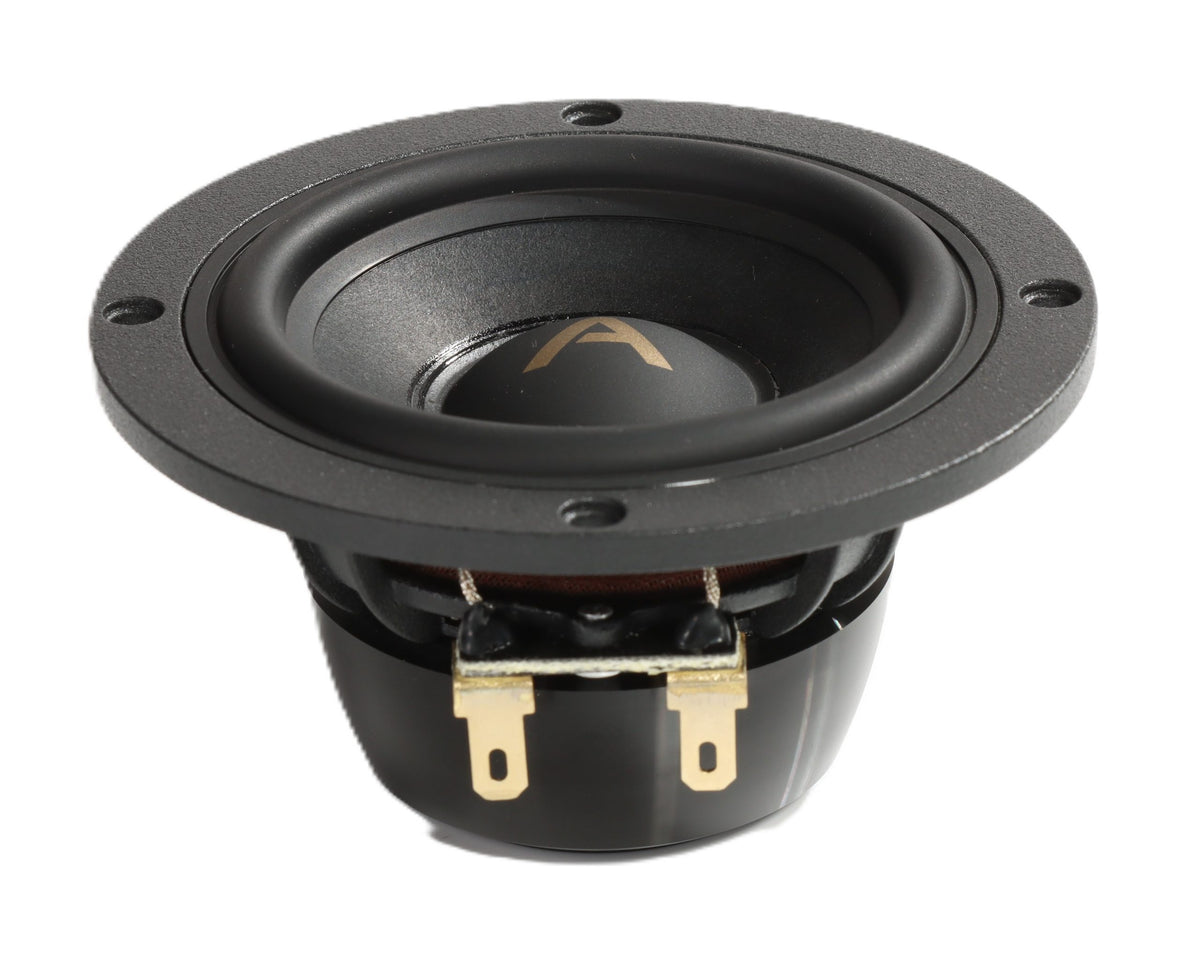

Der AV80 D von Audio System ist ein 80-mm-Mitteltöner (Außendurchmesser 93 mm) im Hochformat – konzipiert für den Einsatz in aktiv getrennten Drei- oder Mehrwege-Systemen, bei denen die Stimmenwiedergabe und Präzision im Mitteltonbereich keine Kompromisse dulden. Neodym-Antrieb, ultraleichte Membran, kompakte Einbautiefe: Das ist kein Füllmaterial für die Bühne, das ist das Herzstück eines durchdachten SQ-Setups. Ich würde diesen Mitteltöner überall dort einsetzen, wo Platz knapp ist, der Anspruch aber nicht.

Technische Highlights des AV80 D

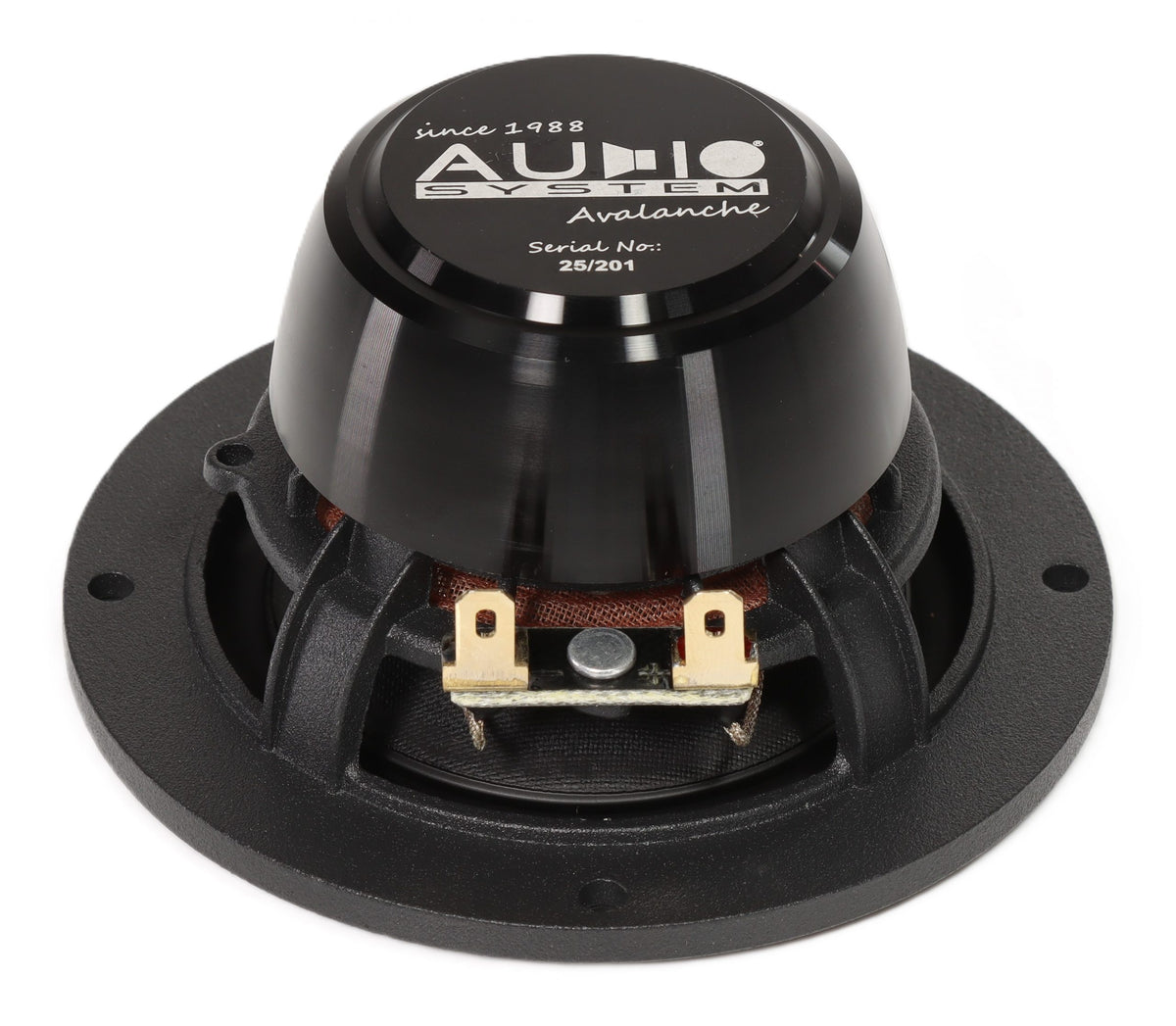

• Neodym-Antrieb mit 56 mm Magnetdurchmesser: Neodym liefert eine hohe Magnetkraft bei deutlich kleinerem und leichterem Aufbau als klassische Ferritmagneten – ideal, wenn Einbautiefe und Gewicht zählen. Der AV80 D bringt pro Stück nur rund 310 g auf die Waage.
• NAWI-TFP-Papier-Membran mit LLR-Sicke: Audio System setzt hier auf eine ägyptische Papier-Membran, die nach eigenen Angaben besonders leicht und gleichzeitig formstabil ist. Eine bewegte Masse von nur 2,46 g sorgt für schnelles Ansprechverhalten – gut für Transienten und Detailtreue im Sprach- und Mitteltonbereich.
• AOT-Gusskorb mit Belüftung: Der belüftete Aludruckgusskorb reduziert Druckaufbau hinter der Membran und verbessert damit das lineare Hubverhalten. Das ist bei einem Mitteltöner relevanter als es klingt – gerade wenn er im unteren Mitteltonbereich aktiv angesteuert wird.
• Frequenzbereich 260–18.000 Hz: Mit dieser Bandbreite lässt sich der AV80 D gut als klassischer Mitteltöner in einem 3-Wege-System positionieren – Trennung zum Tiefmitteltöner typischerweise zwischen 300 und 500 Hz, nach oben hin reicht er problemlos bis in den Hochtonbereich, bevor der Hochtöner übernimmt.
• Kennschalldruck 90,7 dB (2,83 V / 1 m): Kein Rekordwert, aber absolut ausreichend für aktiv betriebene Systeme mit DSP-Steuerung. Wer passiv trennt und auf hohen Wirkungsgrad angewiesen ist, sollte das im Pegelabgleich mit dem restlichen System berücksichtigen.
• Kompakte Einbautiefe von 45 mm: 45 mm Einbautiefe bei 72 mm Einbauöffnung – das passt in viele A-Säulen, Pods oder Dash-Einbauten, wo größere Mitteltöner schlicht nicht mehr hinpassen.

Technische Daten des AV80 D im Überblick

• Bauart: Mitteltöner, 80 mm Nennformat
• Außendurchmesser: 93 mm
• Einbauöffnung: 72 mm
• Einbautiefe: 45 mm
• Gesamthöhe: 55 mm
• Magnetdurchmesser (Neodym): 56 mm
• Schwingspulendurchmesser: 25 mm
• Impedanz: 4 Ohm
• Belastbarkeit (RMS, je Lautsprecher): 90 W
• Kennschalldruck: 90,7 dB (2,83 V / 1 m)
• Frequenzbereich: 260–18.000 Hz
• Resonanzfrequenz (Fs): 129 Hz
• Gesamtgüte (Qts): 0,652
• Elektrische Güte (Qes): 0,79
• Mechanische Güte (Qms): 3,53
• Äquivalentvolumen (Vas): 0,91 l
• Membranfläche (Sd): 32,17 cm²
• Bewegte Masse (Mms): 2,46 g
• Kraftfaktor (BL): 2,91 Tm
• Gewicht (pro Paar): 0,62 kg
• Lieferumfang: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – für welche Setups eignet sich der AV80 D?

Der AV80 D ist klar auf aktiv getrennte Systeme ausgelegt – ein DSP mit mindestens 6 Kanälen (z. B. aus dem Bereich Helix, Mosconi oder vergleichbare) ist hier keine Kür, sondern Voraussetzung, wenn man das Potenzial wirklich ausschöpfen will. Passiver Betrieb ist technisch möglich, schöpft die Möglichkeiten aber nicht aus. Klassisch eingesetzt als Mitteltöner in einer 3-Wege-Front-Beschallung, ergänzt durch einen 16- oder 17-cm-Tiefmitteltöner (z. B. aus der Audio-System-Linie) und einem Gewebehochtöner mit Fs unter 1.000 Hz. Für A-Säulen-Einbau oder Custom-Pods ist die kompakte Einbautiefe ein echtes Argument. Kunden, die eine komplette Bühne planen, kombinieren den AV80 D sinnvoll mit einem passenden Dämmpaket – gerade im Bereich der Türen und A-Säulen macht Körperschalldämmung vor dem Einbau einen spürbaren Unterschied.

Worauf du beim Einbau des AV80 D achten solltest

• Aktive Trennung mit DSP ist Pflicht: Die Resonanzfrequenz von 129 Hz und der angegebene Übertragungsbereich ab 260 Hz bedeuten: Dieser Mitteltöner will sauber hochpassgefiltert werden – mindestens 300 Hz, je nach Einbausituation eher 400–500 Hz. Wer ihn ungefiltert oder mit schwacher Passivweiche betreibt, riskiert Verzerrungen und verkürzt die Lebensdauer der Membran.
• Einbauvolumen beachten: Das Vas von 0,91 l ist winzig – der AV80 D ist nicht darauf angewiesen, in einem definierten Gehäusevolumen zu arbeiten, kommt aber besser zur Geltung, wenn die Einbaukammer nicht zu groß und akustisch tot gedämmt ist.
• Pegelabgleich im DSP: 90,7 dB Kennschalldruck ist solide, aber je nach Kombination mit Hoch- und Tieftöner musst du im DSP möglicherweise etwas angleichen. Das ist keine Schwäche des Treibers, sondern normaler Alltag im SQ-Bereich – plan die Zeit dafür ein.
• Schraubenanzug und Podaufbau: Bei Custom-Pods aus Glasfaser oder MDF darauf achten, dass die Auflagefläche plan und frei von Graten ist. Der kleine Gusskorb verzieht sich nicht, aber Dichtigkeitsprobleme durch unebene Auflagen kosten im Mitteltonbereich direkt Auflösung.

Der Audio System AV80 D ist ein Mitteltöner für Leute, die wissen, was sie tun – kompakter Einbau, geringes Gewicht und eine schnelle Membran machen ihn zum sinnvollen Baustein in einer hochwertigen SQ-Front. Wenn du bereits ein aktiv getrenntes System mit DSP planst oder aufrüstest und nach einem zuverlässigen, gut dokumentierten Mitteltöner mit soliden TSP-Werten suchst, macht dieser Kauf Sinn. Wer noch auf passiven Betrieb setzt oder kein DSP im System hat, sollte erst dort ansetzen.
