Audio System AC80

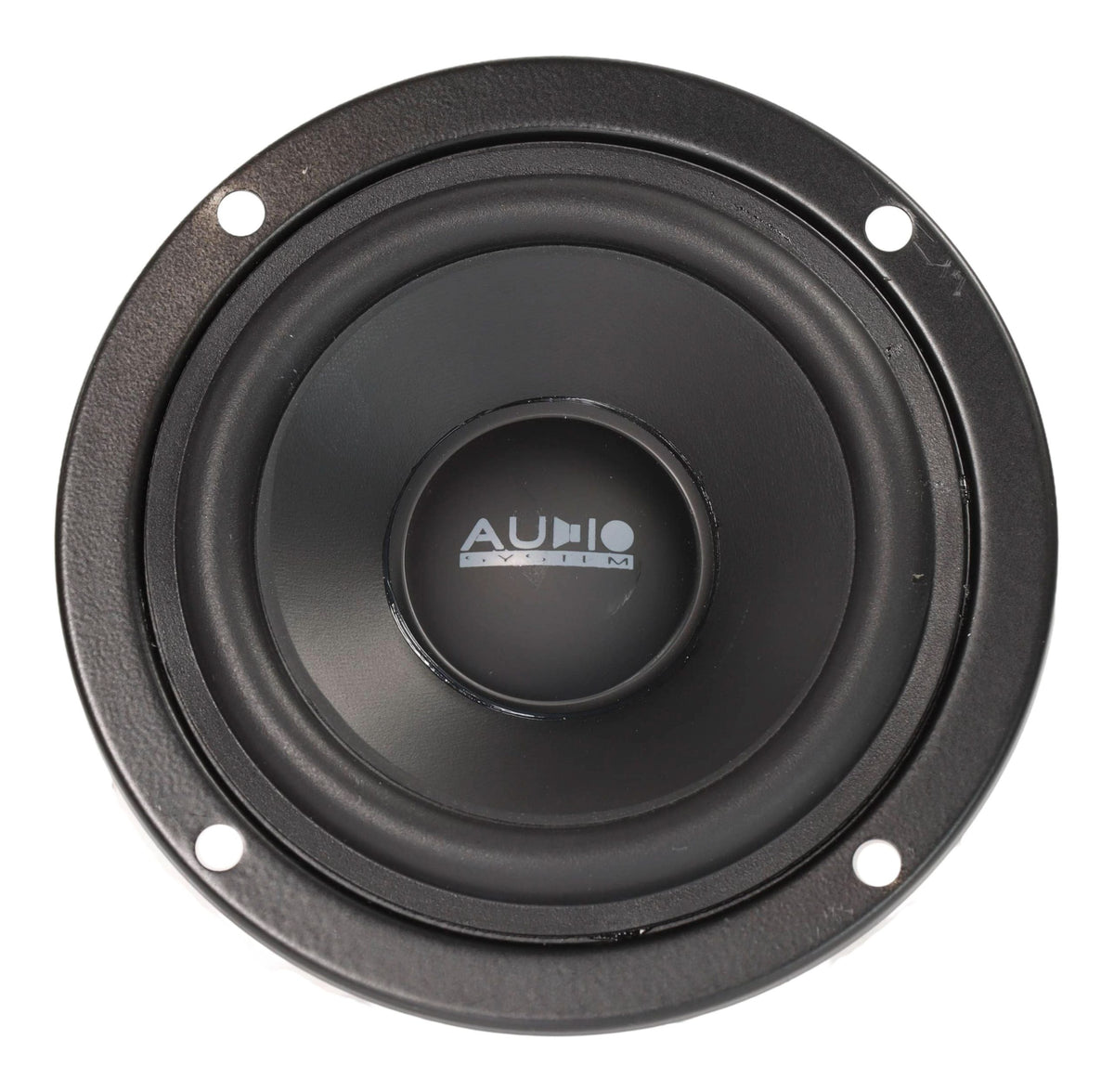

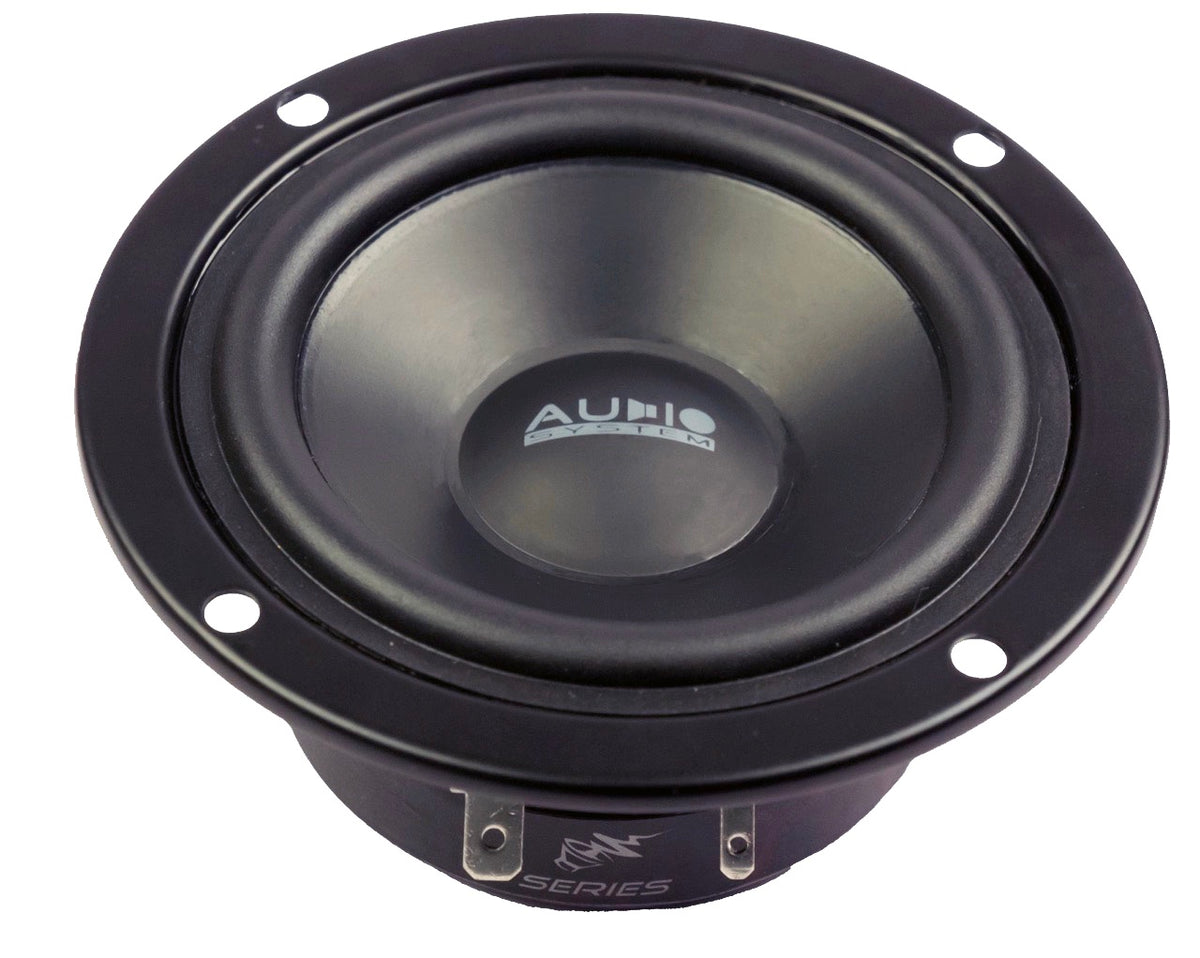

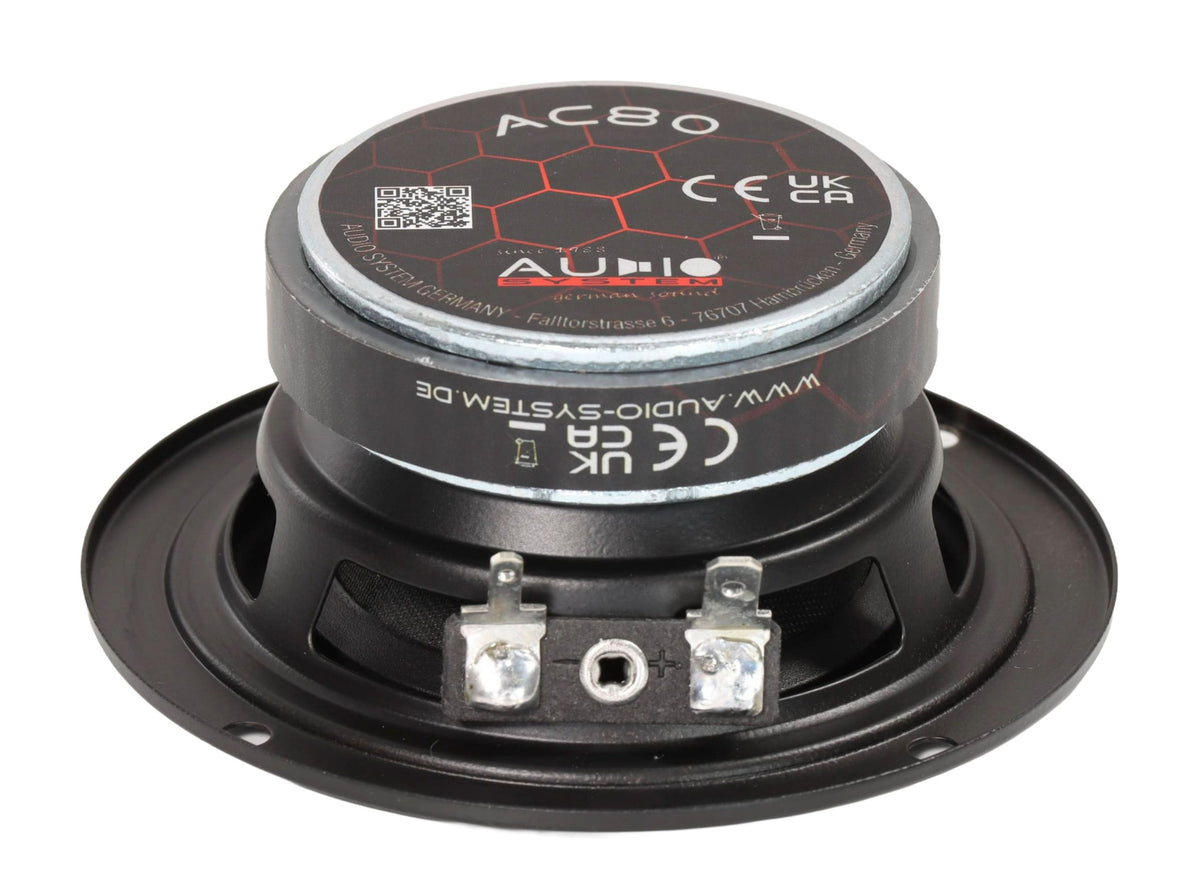

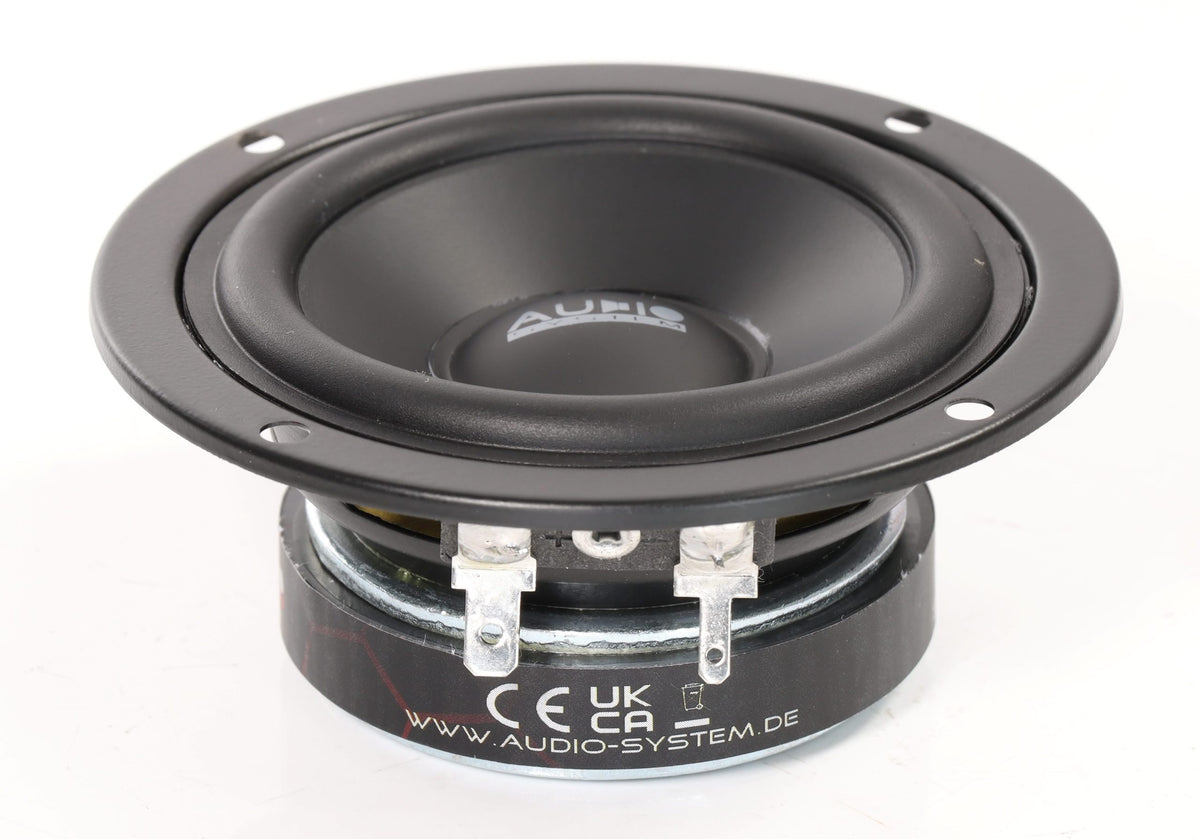

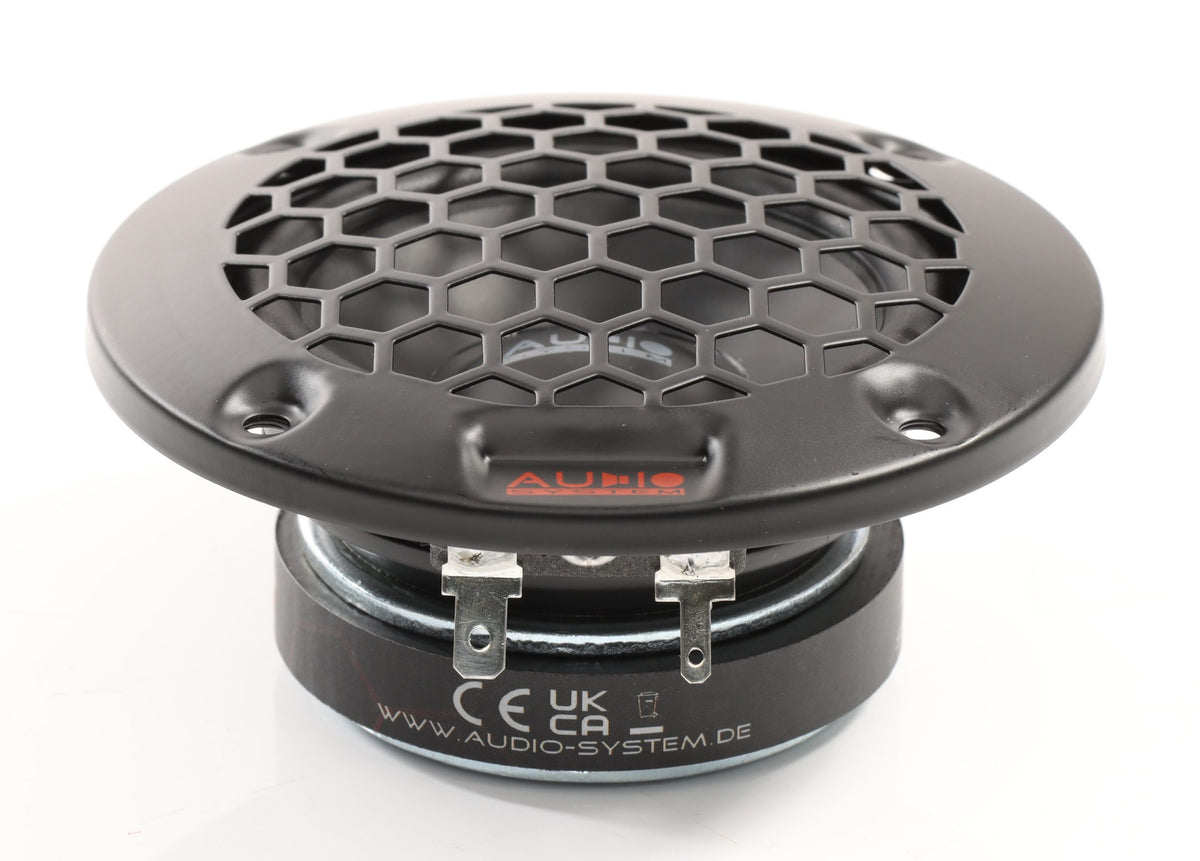

Audio System AC80 – kompakter 80-mm-Mitteltöner für anspruchsvolle Frontbühnen

Der Audio System AC80 ist ein 80-mm-Mitteltöner, der gezielt für den Einsatz in hochwertigen Drei-Wege-Frontbühnen entwickelt wurde. Mit einer Carbonmembran, Euronorm-Maßen und einem schlanken Einbaukörper passt er in viele OEM-Positionen, ohne großen Umbauaufwand. Wenn du ein aktives Multiway-System mit DSP aufbaust und einen sauber spielenden Mitteltonbereich suchst, ist der AC80 ein solider Kandidat – typisches SQ-Werkzeug, kein SPL-Gerät.

Technische Highlights des AC80

• Carbonmembran: Kohlefasermembranen sind steifer und leichter als Standard-Papier oder Polypropylen. Das wirkt sich positiv auf die Impulsgenauigkeit aus – gerade im Mitteltonbereich, wo Transienten besonders hörbar sind.
• Euronorm-Außendurchmesser (92 mm) mit 75 mm Einbauchöffnung: Die Euronorm-Maße erleichtern den Einbau erheblich, da viele Fahrzeuge und Adapterringe auf diese Dimensionen ausgelegt sind. Die Einbautiefe von 35 mm ist dabei sehr moderat – auch flache Türen oder A-Säulen-Pods sind damit kein Problem.
• Nomex-Spider: Nomex ist ein hochfestes Aramidfasergewebe, das für eine präzise, langzeitstabile Zentrieraufhängung sorgt. Das ist kein Marketing-Merkmal, sondern entscheidend für lineares Verhalten über die Lebensdauer.
• Resonanzfrequenz 152 Hz: Für einen 80-mm-Mitteltöner liegt die Fs bei 152 Hz – das bedeutet, du musst den AC80 mit einem Hochpass sauber von unten begrenzen. Mit einem DSP arbeitest du ihn idealerweise ab etwa 300 Hz aufwärts, genau da beginnt auch der angegebene Frequenzbereich.
• Geringe bewegte Masse (2,23 g): Eine niedrige Mms fördert die Schnelligkeit im oberen Mittelton. Der AC80 spricht gut auf kleine Signaländerungen an – wichtig für Sprachverständlichkeit und realistische Instrumentenabbildung.
• 40 W RMS je Chassis: Kein Hochleistungsläufer, aber für einen Mitteltöner vollkommen ausreichend. Wer einen guten Vier-Kanal-Verstärker oder einen DSP-Amp mit entsprechender Kanalleistung nutzt, ist damit gut versorgt.

Technische Daten des AC80 im Überblick

• Verkaufseinheit: Paar (2 Lautsprecher)
• Membrandurchmesser: 80 mm
• Außendurchmesser: 92 mm
• Einbauöffnung: 75 mm
• Einbautiefe: 35 mm
• Impedanz: 4 Ohm
• Belastbarkeit: 40 W RMS (je Lautsprecher)
• Frequenzbereich: 300–20.000 Hz
• Kennschalldruck: 82,9 dB (2,83 V / 1 m)
• Resonanzfrequenz (Fs): 152 Hz
• Schwingspulendurchmesser: 15 mm
• Kraftfaktor (BL): 1,99 Tm
• Bewegte Masse (Mms): 2,23 g
• Membranfläche (Sd): 38 cm²
• Äquivalentvolumen (Vas): 0,62 l
• Gesamtgüte (Qts): 1,52
• Gewicht (Paar): ca. 0,58 kg

Einsatzbereich & Kompatibilität: Für welche Setups eignet sich der AC80?

Der AC80 ist klar für aktive Drei-Wege-Systeme ausgelegt, bei denen ein DSP die Trennung übernimmt. Als passiver Mitteltöner ohne Weiche ist er nur sinnvoll, wenn du die Frequenzweiche komplett selbst dimensionierst. Euronorm-Einbaumaße machen ihn kompatibel mit vielen handelsüblichen Adapterringen und erleichtern den Einbau in A-Säulen-Pods oder OEM-Mitteltönerpositionen in der Türverkleidung. Besonders gut harmoniert der AC80 mit Hochtönern aus dem Audio System-Portfolio sowie mit DSP-Verstärkern, die eine sauber einstellbare Hochpassfilterung pro Kanal bieten – etwa die Four Connect Stage-Endstufen oder ein dedizierter DSP wie der Helix DSP Mini. Ergänzend empfiehlt sich eine solide Türdämmung, damit der Mitteltöner nicht gegen Blech-Resonanzen ankämpfen muss.

Worauf du beim Einbau des AC80 achten solltest

• Hochpass zwingend setzen: Der AC80 hat eine Resonanzfrequenz von 152 Hz und keine eigene Schutzweiche. Ohne sauberen Hochpass riskierst du mechanischen Stress und klangliche Verzerrungen im unteren Mittelton. Setze den Hochpass per DSP mindestens bei 250–300 Hz, 24 dB/Okt Linkwitz-Riley ist ein guter Startpunkt.
• Wirkungsgrad beachten: 82,9 dB Kennschalldruck ist nicht üppig. Im Drei-Wege-System muss der Verstärkerkanal für den AC80 entsprechend höher gepegelt werden oder du nutzt die Gain-Struktur im DSP, um den Pegelausgleich sauber hinzubekommen.
• Einbautiefe prüfen, aber ohne Stress: 35 mm sind sehr moderat. Trotzdem lohnt es sich, vor dem Einbau die tatsächliche Einbautiefe an der Zielposition nachzumessen – gerade in A-Säulen gibt es manchmal versteckte Versteifungsrippen.
• Kabelquerschnitt: Für Mitteltöner mit 40 W RMS reicht ein Lautsprecherkabel mit 1,5 mm² Querschnitt vollkommen aus. Auf saubere Steckverbindungen achten – Übergangswiderstände machen bei einem sensitiv abgestimmten System mehr aus, als viele denken.

Der Audio System AC80 ist ein solider, kompakt bauender 80-mm-Mitteltöner für alle, die ein aktives Drei-Wege-System mit DSP aufbauen und dabei auf bewährte Euronorm-Maße setzen wollen. Der Wirkungsgrad ist nicht der höchste, dafür überzeugt der AC80 mit leichter Membran und stabiler Aufhängung – Qualitäten, die im Mitteltonbereich zählen. Wer sein System mit Druck und ohne viel DSP-Aufwand zusammenstöpseln will, ist hier falsch; wer sauber abstimmt und Wert auf Detailtreue legt, wird zufrieden sein.
