Audio System AC130

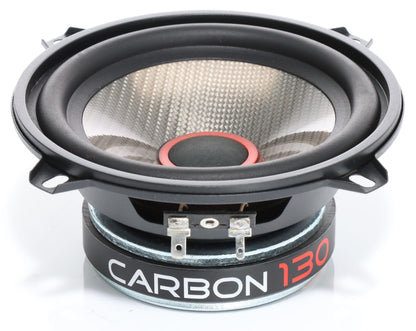

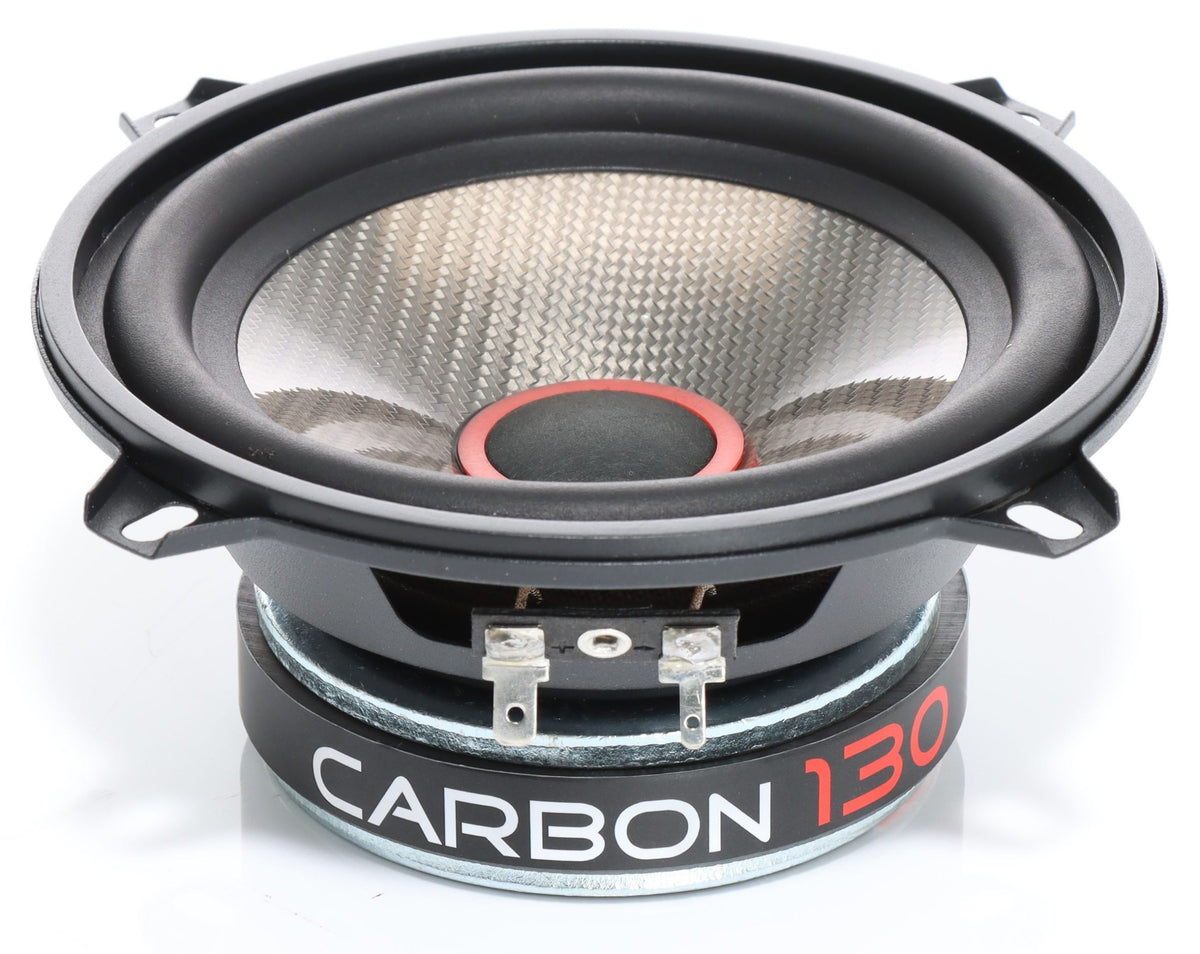

Audio System AC130 – Carbon-Mitteltöner mit Substanz

Der Audio System AC130 ist ein 130-mm-Mitteltöner, der klar auf Sound Quality ausgerichtet ist. Wer ein anspruchsvolles Drei-Wege-System aufbaut und im Mitteltonbereich keine Kompromisse eingehen will, findet hier ein Chassis, das mit Carbon-Membran und sauber ausgelegten Thiele-Small-Parametern antritt – nicht mit reinen Marketingversprechen. Ich würde ihn in aktiv getrennten Frontbühnen einsetzen, wo ein DSP die Arbeit übernimmt und der Mitteltöner genau das machen darf, wofür er gebaut ist.

Technische Highlights des AC130

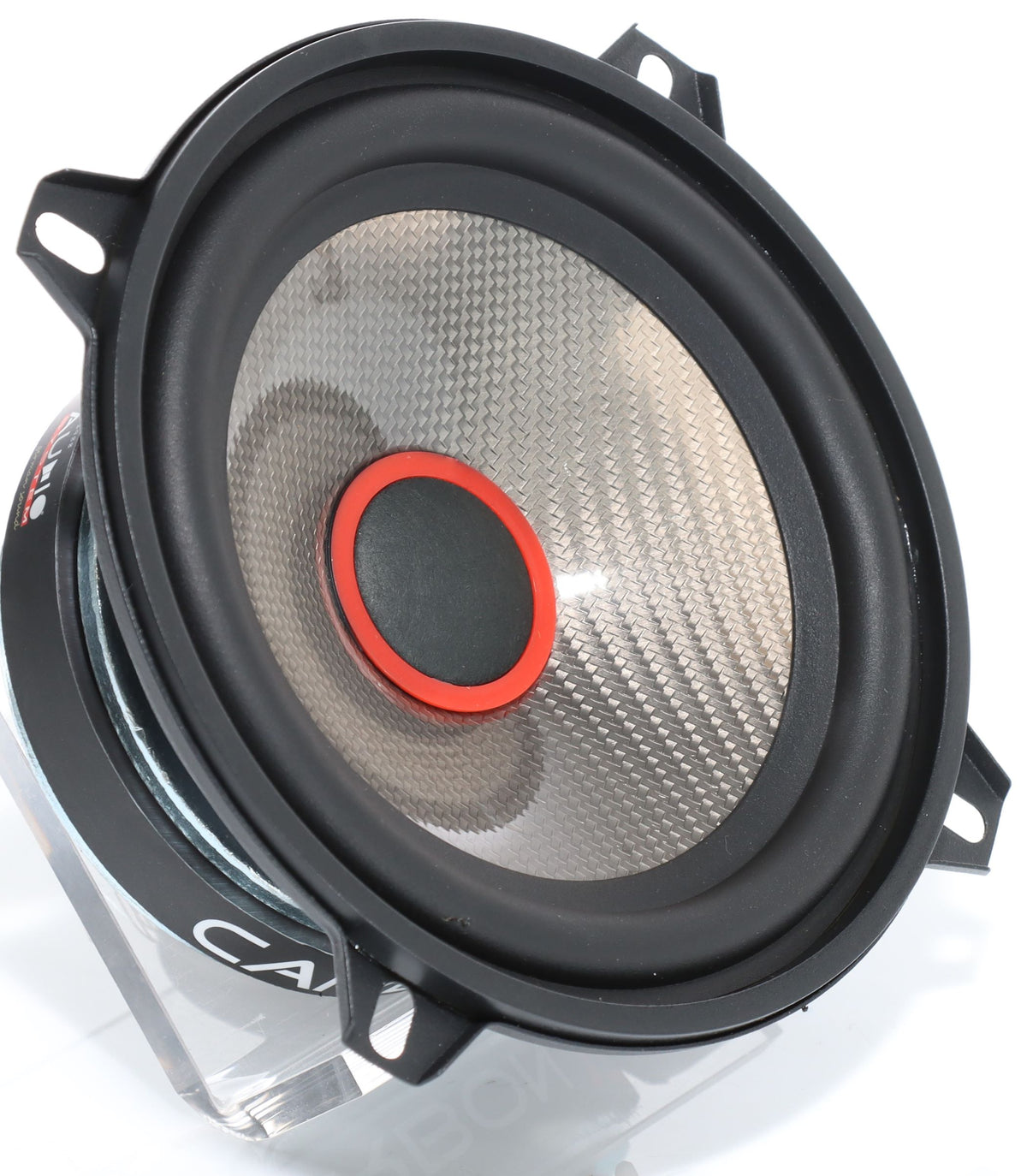

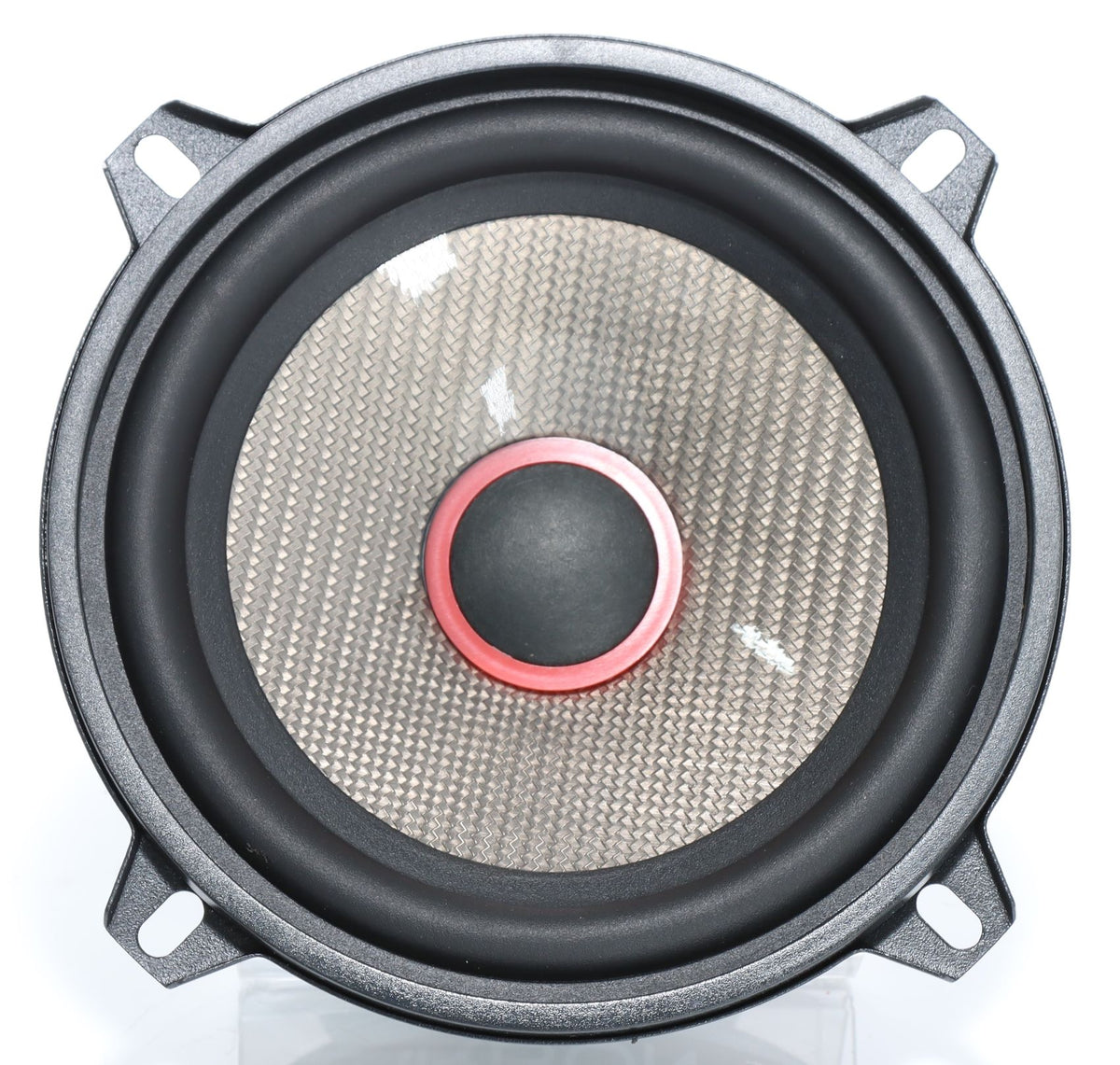

• Carbon-Membran: Kohlefaser ist leichter und steifer als Papier oder Standard-Polypropylen. Das führt zu besserer Impulsantwort und weniger ungewollten Partialschwingungen im oberen Mitteltonbereich – hörbar präziser, wenn der Pegel steigt.
• Nomex-Spider: Der Zentrierspinne aus Nomex-Gewebe sorgt für eine kontrollierte, gleichmäßige Rückstellkraft. Das stabilisiert die Schwingspule auf Hub und verbessert das Verzerrungsverhalten bei mittleren Pegeln.
• Euronorm-Chassis: Standardisiertes Einbaumaß von 114 mm erleichtert den Austausch in vielen Fahrzeugtüren – weniger Anpassungsaufwand beim Einbau, mehr Planungssicherheit.
• Gütefaktor Qts von 0,75: Ein Qts in diesem Bereich zeigt, dass der AC130 für den Einbau im begrenzten Volumen einer Fahrzeugtür oder in kleinen, geschlossenen Gehäusen konzipiert ist – nicht für Freifeldanwendungen.
• Resonanzfrequenz bei 85 Hz: Die Fs deckt sich mit der unteren Grenze des angegebenen Frequenzbereichs. Das bedeutet: Aktiv getrennt bei 100–150 Hz mit ordentlich Flankensteilheit macht dieser Mitteltöner absolut Sinn, ohne dass er in den Bassbereich gezogen wird.
• 70 W RMS pro Stück: Für einen Mitteltöner ist das eine ordentliche Belastbarkeit – ausreichend für kräftig dimensionierte Zweikanal-Endstufen oder ambitionierte DSP-Verstärker-Combos, ohne gleich überdimensionieren zu müssen.

Technische Daten des AC130 im Überblick

• Hersteller: Audio System
• Modell: AC130
• Lieferumfang: Paar (2 Lautsprecher)
• Chassisgröße: 130 mm (5 Zoll)
• Außendurchmesser: 128 mm / 148 mm (Stufe)
• Einbautiefe: 54 mm
• Einbauöffnung: 114 mm
• Impedanz: 4 Ohm
• Belastbarkeit: 70 W RMS (je Lautsprecher)
• Kennschalldruck: 89 dB (2,83 V / 1 m)
• Frequenzbereich: 85–7.500 Hz
• Resonanzfrequenz (Fs): 85 Hz
• Gesamtgüte (Qts): 0,75
• Mechanische Güte (Qms): 4,85
• Elektrische Güte (Qes): 0,85
• Äquivalentvolumen (Vas): 5,2 l
• Membranfläche (Sd): 84 cm²
• Bewegte Masse (Mms): 6,8 g
• Kraftfaktor (BL): 4,3 Tm
• Schwingspulendurchmesser: 26 mm
• Gewicht (Paar): 1,48 kg

Einsatzbereich & Kompatibilität des AC130

Der AC130 ist klar ein Mitteltöner für Drei-Wege-Frontbühnen – er ist kein Breitbänder und will auch keiner sein. Sein Frequenzbereich von 85 bis 7.500 Hz passt ideal in Systeme, wo ein separater Hochtöner den oberen Bereich übernimmt und ein Tieftöner oder Subwoofer den Bass liefert. Aktive Trennung über einen DSP ist hier nicht optional, sondern die sinnvollste Art, diesen Mitteltöner zu betreiben – zum Beispiel mit einem Gerät wie dem Helix DSP oder vergleichbaren Vierkanal- und Achtkanal-Prozessoren.

Das Euronorm-Einbaumaß von 114 mm passt in viele gängige Türpositionen und werkseitige Lautsprecherhalterungen – besonders in Fahrzeugen der Kompakt- und Mittelklasse, wo 130-mm-Schächte Standard sind. Kombiniert mit passenden Audio System Hochtönern und einer leistungsstarken Endstufe entsteht eine stimmige, aufeinander abgestimmte Frontbühne. Wer keinen DSP nutzen möchte, sollte zumindest passive Weichen einsetzen, die für diesen Impedanz- und Frequenzbereich ausgelegt sind.

Worauf du beim Einbau des AC130 achten solltest

• Aktive Trennung ist Pflicht: Mit Fs = 85 Hz und dem darauf abgestimmten Frequenzgang sollte der AC130 nicht ohne Hochpassfilter betrieben werden. Empfehlenswert ist eine Trennung bei mindestens 100 Hz mit 12 dB/Oktave oder steiler – sonst wird der Mitteltöner in Bereichen betrieben, für die er nicht ausgelegt ist.
• Einbautiefe prüfen: 54 mm sind für einen 130er Mitteltöner moderat – klingt erstmal entspannt, aber check trotzdem den Abstand zwischen Türblech und Türverkleidung, besonders bei Fahrzeugen mit wenig Luft im Türinnenraum. Ein Einbaurahmen oder Distanzring kann helfen, falls nötig.
• Türdämmung vorab erledigen: Gerade bei einem SQ-orientierten System macht eine ordentliche Türdämmung (Bitumenmatte auf der Außenhaut, Dämmmaterial auf der Innenverkleidung) einen hörbaren Unterschied. Ohne Dämmung verschenkt man einen guten Teil dessen, was ein hochwertiger Mitteltöner leisten kann.
• Kabelquerschnitt: Für die Anschlussleitung an den Mitteltöner ist ein Lautsprecherkabel mit 1,5–2,5 mm² vollkommen ausreichend. Auf saubere Steckverbindungen achten – Löten ist im Zweifel zuverlässiger als einfache Quetschverbinder.

Der Audio System AC130 ist ein solider, klar positionierter Mitteltöner für alle, die eine durchdachte Drei-Wege-Frontbühne aufbauen und dabei keinen Plastikmembran-Kompromiss eingehen wollen. Wer ihn aktiv betreibt und ordentlich einbaut, bekommt einen zuverlässigen Mitteltöner mit guten Parametern für den Türeinbau – ohne Schnörkel, aber mit Substanz. Nichts für Plug-and-Play-Setups, sehr wohl aber für alle, die wissen, was sie tun.
