SMD IM-SG+

SMD IM-SG+ – Präzisions-Impedanzmessgerät und Signalgenerator für professionelle Car-HiFi-Abstimmung

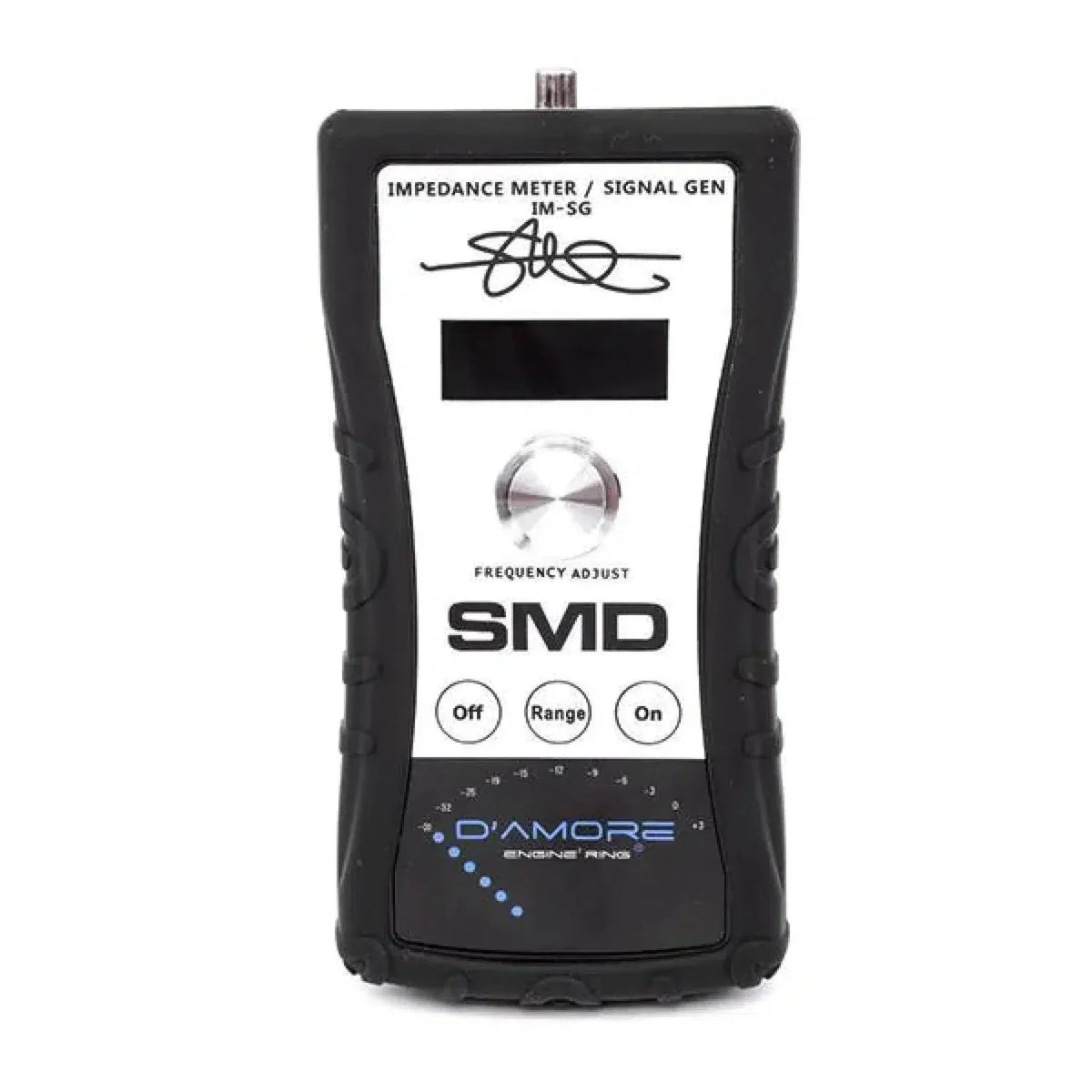

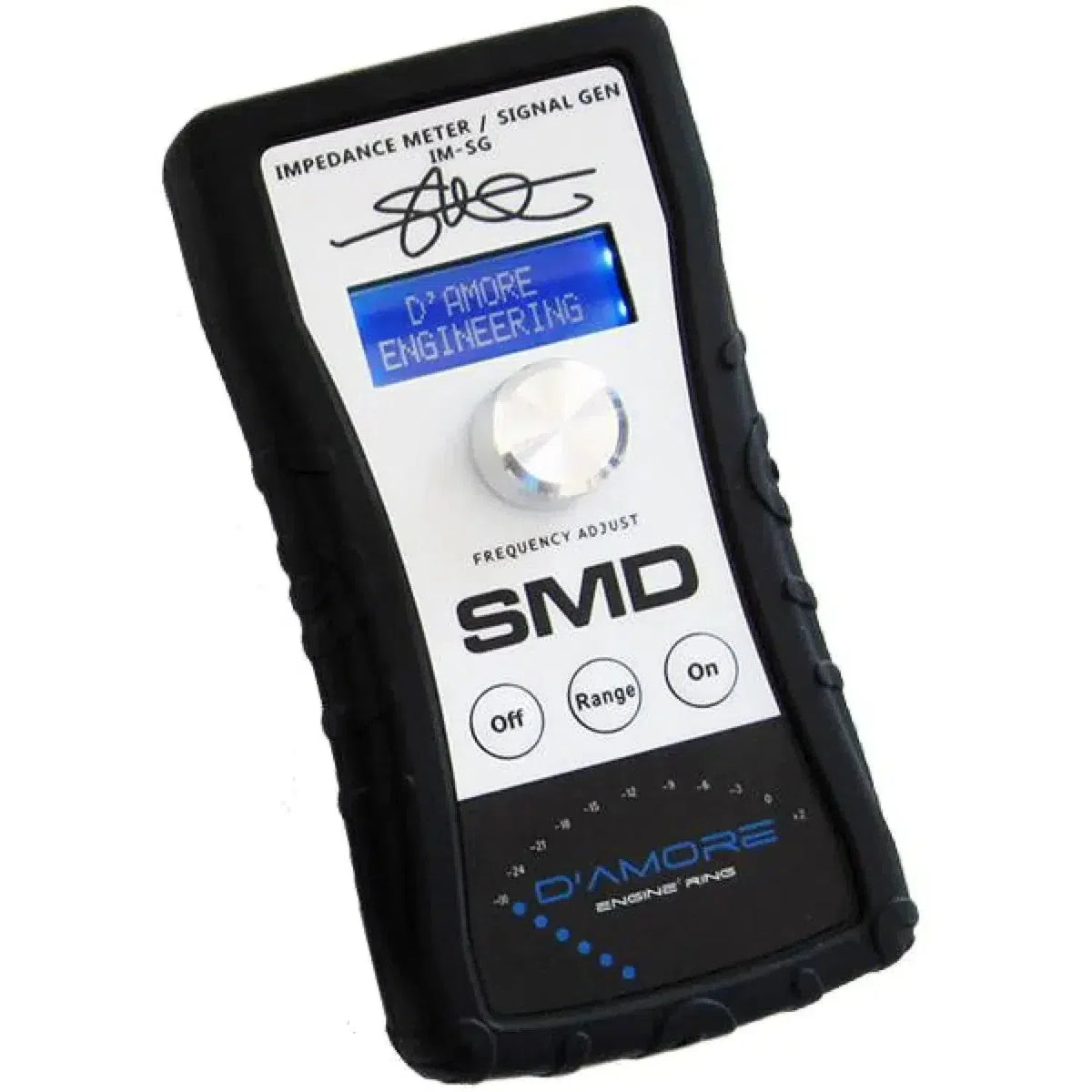

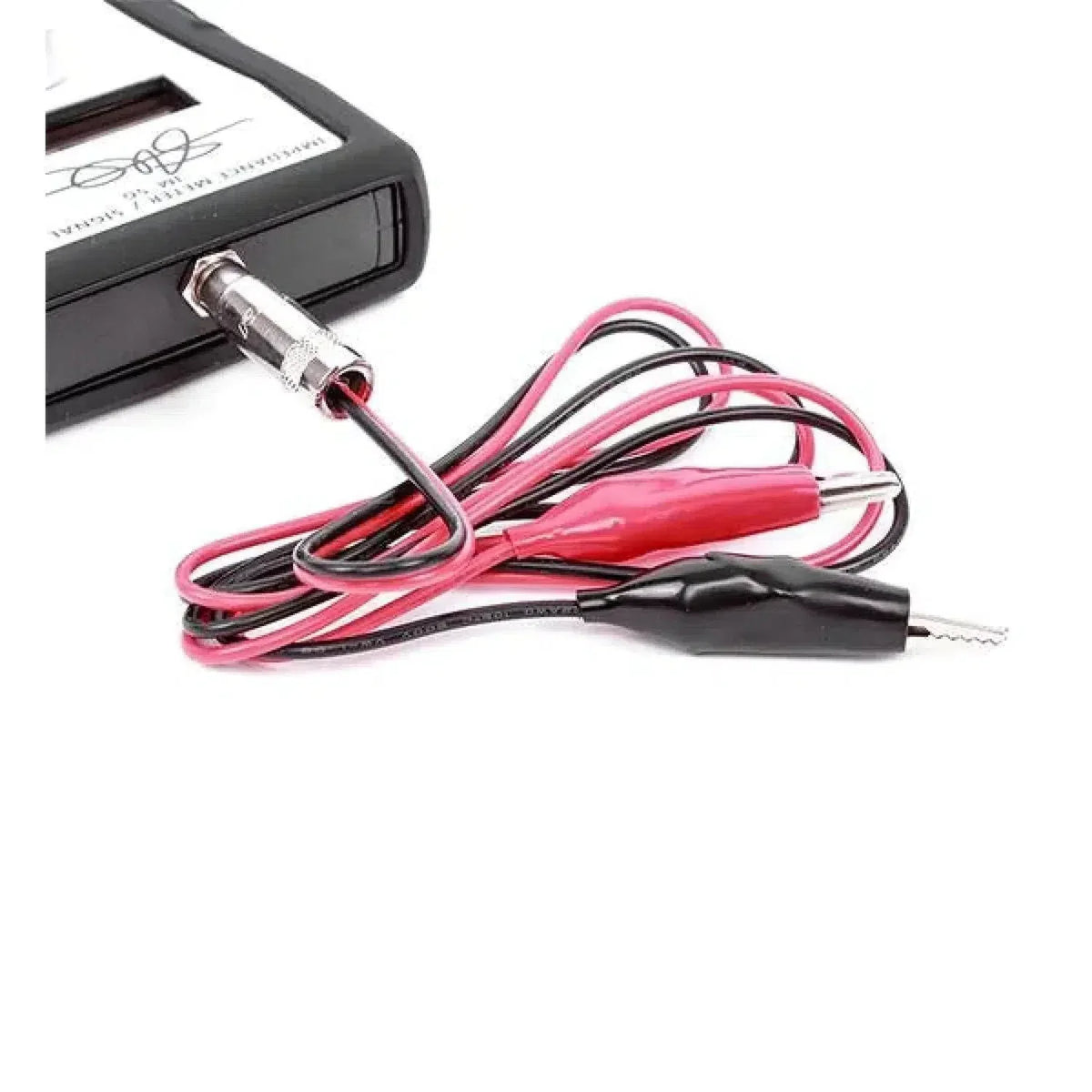

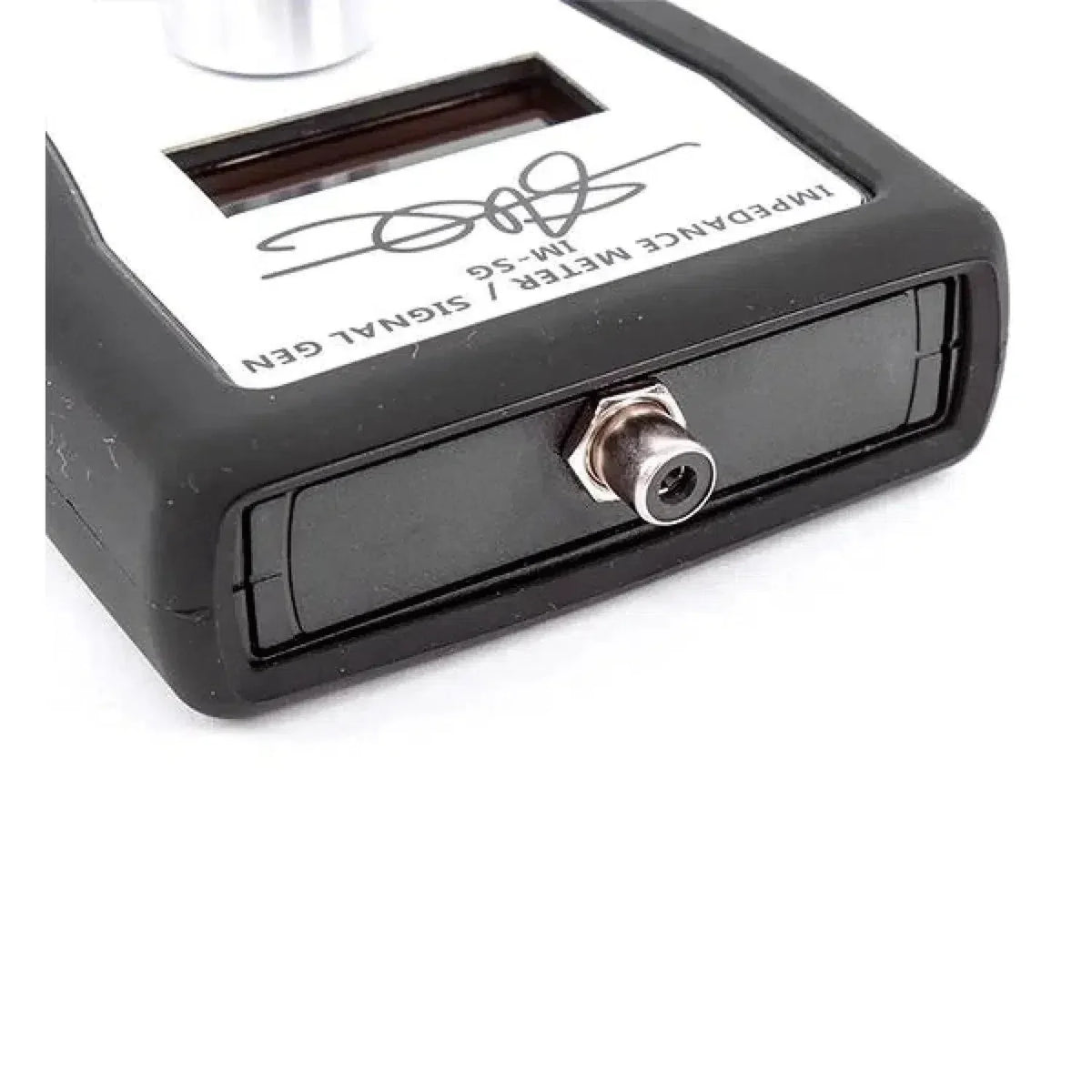

Wer Lautsprecher, Gehäuse und Frequenzweichen wirklich versteht statt nur zu vermuten, braucht verlässliche Messwerte – genau dafür wurde der SMD IM-SG+ entwickelt. Das Gerät von D'Amore Engineering kombiniert ein präzises Wechselstrom-Impedanzmessgerät mit einem voll funktionsfähigen Signalgenerator in einem kompakten Messgerät. Der Frequenzumfang reicht von 10 Hz bis 20 kHz und deckt damit den gesamten für die Car-HiFi-Abstimmung relevanten Audiobereich ab.

Technische Highlights

• Auto-Lock-Funktion: Das Gerät stoppt den Frequenzdurchlauf automatisch am gemessenen Minimum oder Maximum der Impedanzkurve – kein manuelles Ablesen mehr, schnellere und sicherere Ergebnisse bei der Gehäuse- oder Treiberabstimmung.
• Min/Max-Impedanzhaltefunktion: Spitzen- und Tiefstwerte werden gespeichert, sodass auch kurze Impedanzextrema zuverlässig erfasst werden, ohne den Moment zu verpassen.
• Drei Frequenzbereiche (Low/Mid/High): Die Aufteilung in niedrige, mittlere und hohe Frequenzbereiche ermöglicht präzisere Ablesungen und feinfühligeres Arbeiten im jeweiligen Bereich.
• Symmetrischer Instrumentenverstärker: Der integrierte, präzise Messverstärker erfasst Spannung und Strom – Grundlage für genaue Impedanzwerte ohne Verfälschung durch Störgrößen.
• Rosa-Rauschen-Generator: Eigenständig nutzbar als Pinknoise-Quelle für Einmessvorgänge, Frequenzgangmessungen oder die Arbeit mit externem Analysemessequipment wie dem SMD AMM-1.
• Verdoppelte Akkulaufzeit: Im Vergleich zum Vorgängermodell IM-SG liefert der IM-SG+ die doppelte Betriebsdauer – weniger Unterbrechungen beim Messen im Fahrzeug.

Technische Daten

• Impedanzmessung: Präzisions-Wechselstrom-Impedanzmessung
• Frequenzbereich: 10 Hz – 20 kHz
• RCA-Kabel-Messauflösung: bis zu 10 Milliohm
• Leiterplatte: Mil-Spec FR4
• Stromversorgung: Geregelte Stromversorgung, großer Betriebsspannungsbereich
• LED-Beleuchtung: 20 oberflächenmontierte LEDs, konstanter Strom und konstante Helligkeit unabhängig von der Batteriespannung
• Mikroprozessor: Digitaler Mikroprozessor

Einsatzbereiche – was der SMD IM-SG+ leistet

Das Einsatzspektrum ist breit und richtet sich an alle, die über Raten hinaus in die tatsächliche Physik ihres Audiosystems eintauchen wollen. Der IM-SG+ ermittelt die Thiele-Small-Parameter von Treibern, bestimmt die Abstimmfrequenz von Bassreflexgehäusen, Bandpässen und passiven Radiatoren und erleichtert die Ermittlung des Gehäusevolumens – auch bei unregelmäßigen Formen. Passive Frequenzweichen lassen sich auf ihre tatsächliche Trennfrequenz prüfen, Lautsprecherkabel und RCA-Leitungen auf Impedanz testen, und seriöse Übernahmefrequenzen für aktive Weichen derive. Selbst hartnäckige Resonanzen und Klappergeräusche im Fahrzeug lassen sich durch gezieltes Einpegeln einzelner Frequenzen lokalisieren. In Verbindung mit dem SMD AMM-1 wird außerdem das Box-Rise-Verhalten bei definierten Frequenzen messbar.

Praktische Hinweise

• Der IM-SG+ kann als eigenständiger Signalgenerator (Sinus und Rosa Rauschen) ohne Messaufgabe betrieben werden – praktisch für Pegelabgleiche und Einmessungen direkt am Verstärkereingang.
• Der extrem glatte Frequenzknopf (Smooth-Operation) erleichtert präzises, feinfühliges Navigieren durch den Frequenzbereich, besonders bei der Suche nach dem Fs eines Treibers.
• Die Mil-Spec-Leiterplatte signalisiert robuste Verarbeitung für den Dauereinsatz unter Werkstattbedingungen.
• Für maximalen Nutzen empfiehlt sich die Kombination mit dem SMD AMM-1 zur Bestimmung des Box-Rise-Verhaltens.

Fazit

Der SMD IM-SG+ ist ein ernstzunehmendes Präzisionswerkzeug für alle, die Car-HiFi-Installationen nicht dem Zufall überlassen. Ob Treiberabstimmung, Gehäuseentwicklung, Weichenauslegung oder Kabeldiagnose – das Gerät liefert die Messwerte, auf denen saubere SQ- und SPL-Setups aufgebaut werden. Jetzt bei BassBuddys bestellen und das eigene System endlich wirklich kennenlernen.
