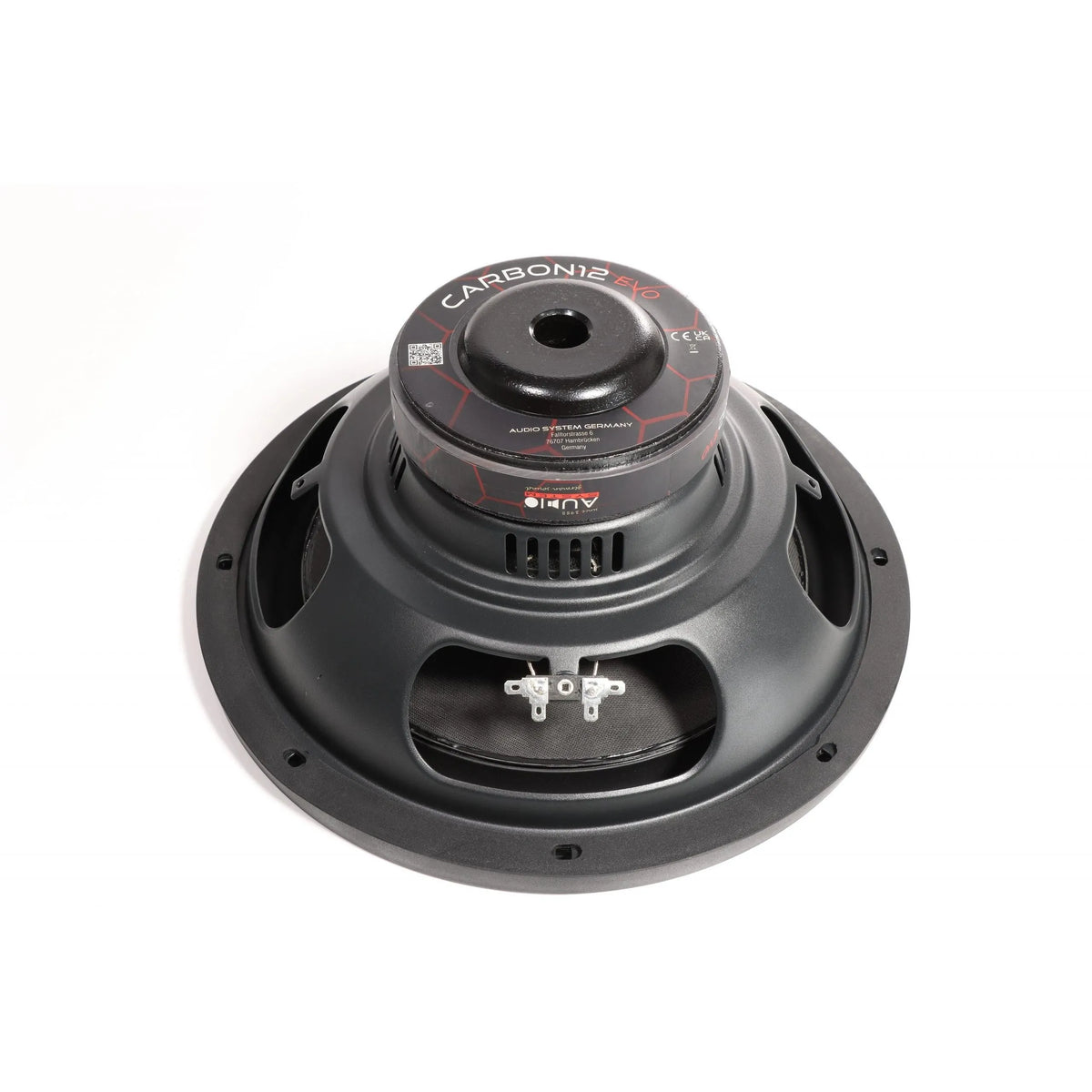

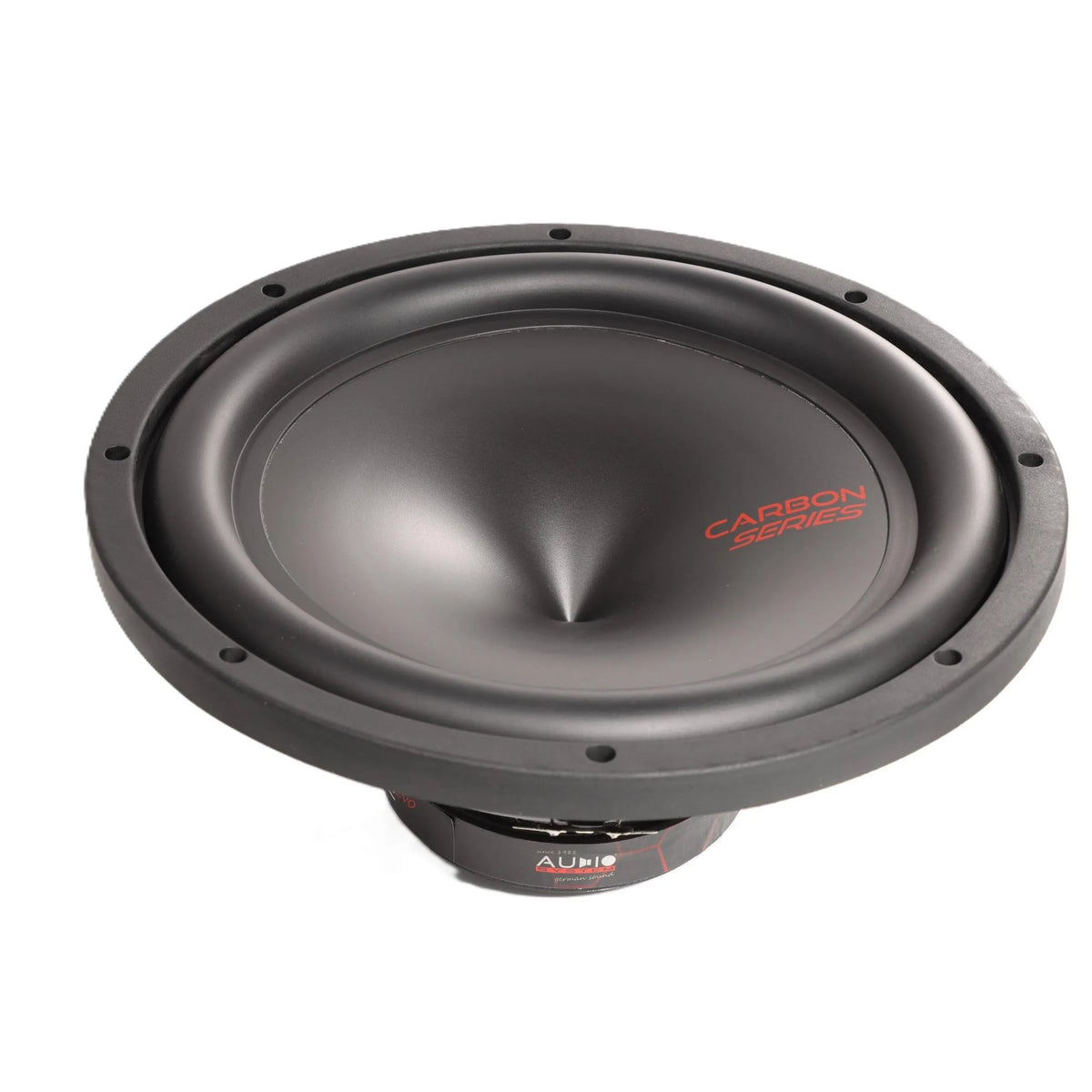

Audio System CARBON12 EVO

Audio System CARBON12 EVO – effizienter 12-Zöller mit SQ-tauglichem Tiefgang

Der Audio System CARBON12 EVO ist ein 12-Zoll-Subwoofer aus der Carbon-Serie, der den Spagat zwischen kompaktem Einbau und ernsthafter Tiefbassleistung angeht. Mit einer Resonanzfrequenz von 27 Hz und einer Dual-2-Ohm-Schwingspule ist er weder ein reiner Partyknaller noch ein zierlicher SQ-Exot – er positioniert sich als solider Allrounder mit klarem Fokus auf kontrollierte Basswiedergabe. Ich würde ihn vor allem in Setups einsetzen, wo ein sauber abgestimmtes Reflexgehäuse gefragt ist und der Platz für einen großen Kasten fehlt.

Technische Highlights des CARBON12 EVO

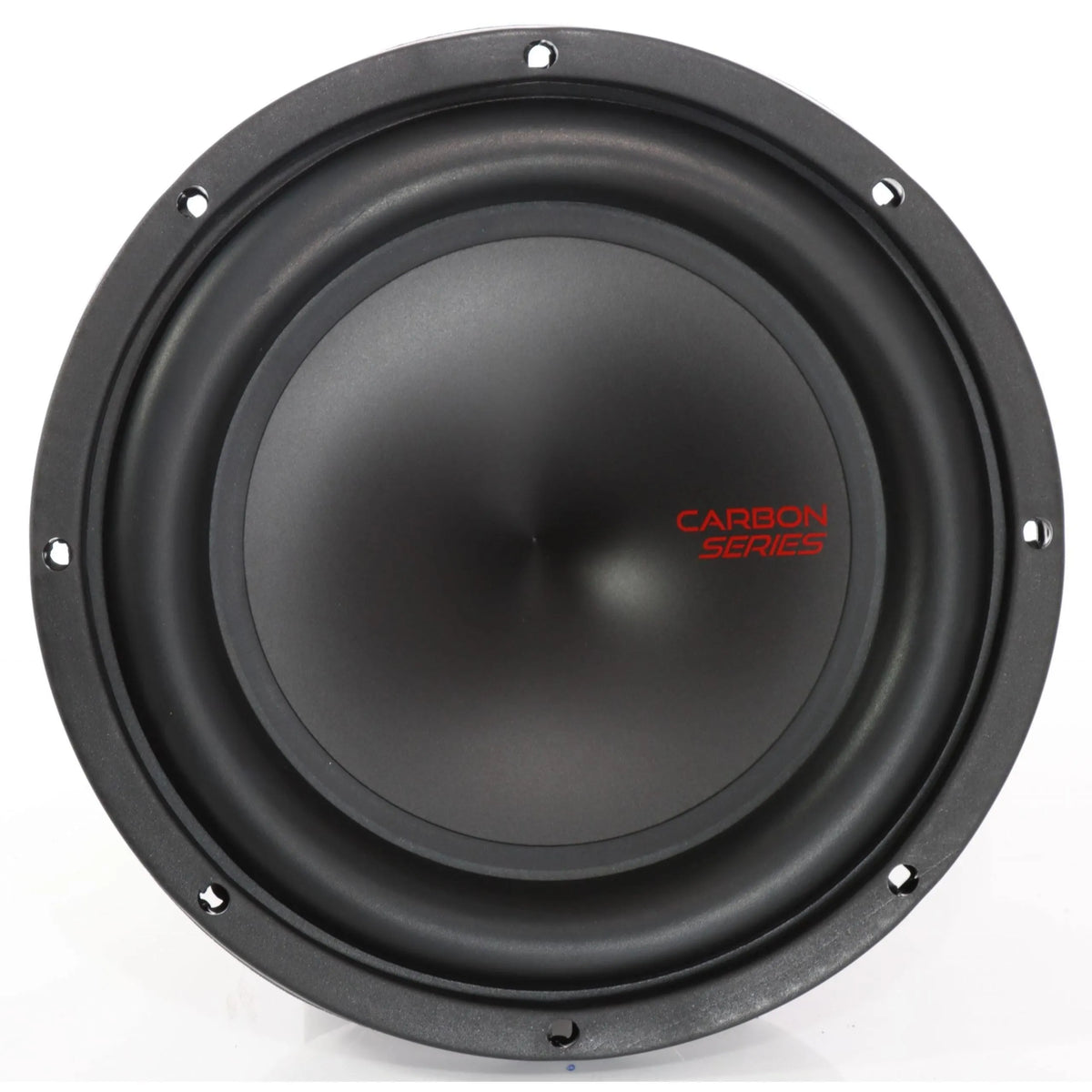

• HPPC-Membran (High Pressed Paper Cone): Gepresste Papiermembran mit optimierter Steifigkeit – das sorgt für eine definierte Übertragung ohne das diffuse Aufweichen, das man bei günstigeren Polypropylen-Membranen kennt. Gut für sauber konturierte Basswiedergabe.
• 51-mm-Schwingspule mit PPTA-Spider: Die Spule im D2-Layout (Dual 2 Ohm) erlaubt flexible Impedanzwahl je nach Endstufe – parallel 1 Ohm, seriell 4 Ohm oder asymmetrisch je nach Kanal. Der PPTA-Spinne-Werkstoff bleibt auch bei Wärme formstabil, was die Langzeitpräzision des Hubs erhält.
• Linearer Hub ±14 mm Xmax: Für 300 W RMS ist das ein ausgewogener Wert – kein SPL-Monster mit extremem Hub, aber genug Reserve für druckvolle Basswiedergabe ohne Verzerrungen am Limit. Wer maximalen Pegel anstrebt, sollte das im Kopf behalten.
• Resonanzfrequenz 27 Hz / Qts 0,45: Die Abstimmung macht den CARBON12 EVO zur guten Wahl für Bassreflexgehäuse. Der Qts-Wert liegt im klassischen Reflex-Bereich – zu tief für reinen CB-Betrieb mit maximaler Straffheit, zu hoch für ein Bandpassgehäuse ohne Kompromisse.
• Verstärkter Dustcap und LLE-Sicke: Die Long Life Edge-Sicke ist auf Langlebigkeit ausgelegt, auch bei regelmäßigem Einsatz nahe der Nennleistung. Kein Cosmetic-Feature, sondern relevant für Haltbarkeit im Alltagsbetrieb.

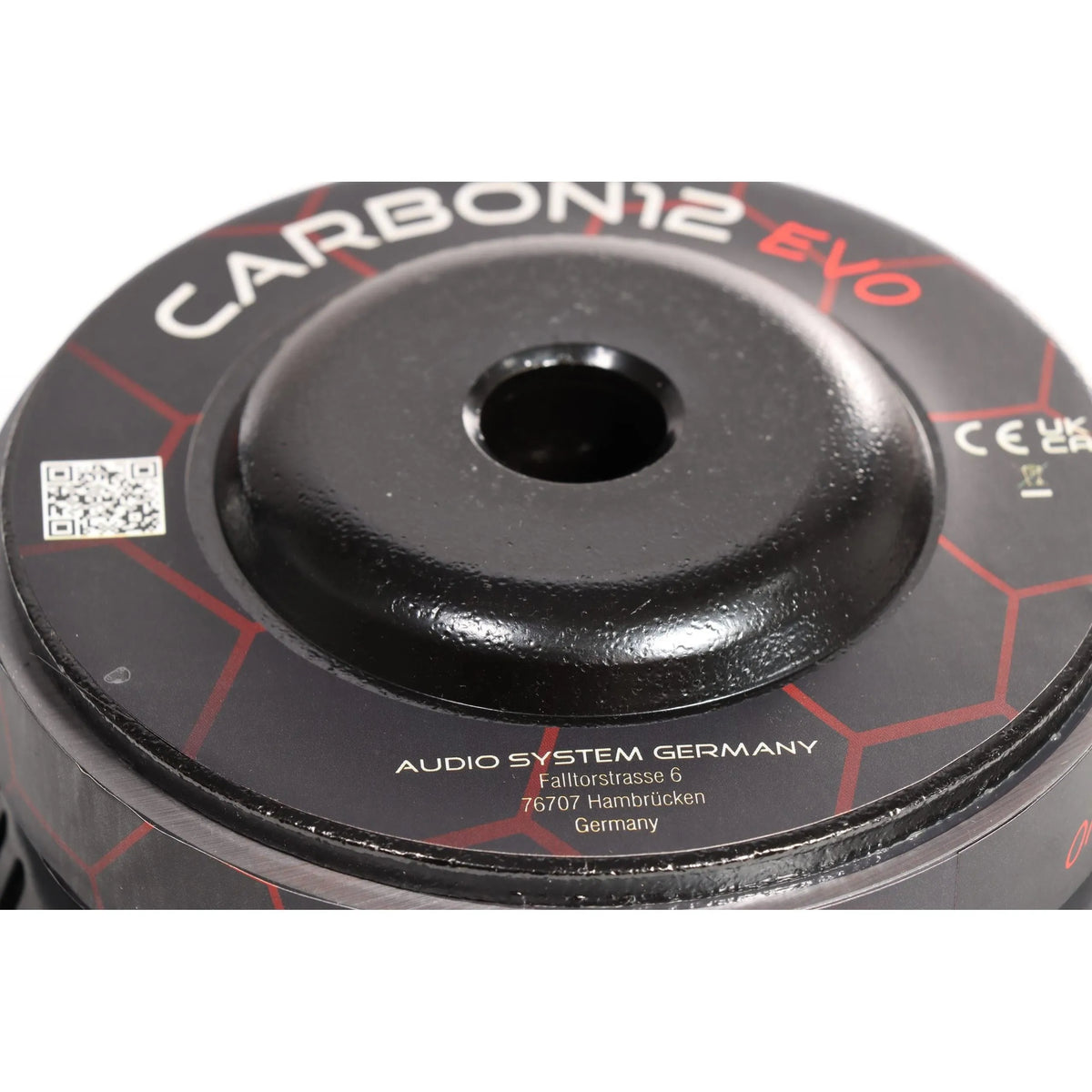

• Vielfaches Belüftungssystem mit Polkernbohrung: Thermische Belastung ist bei kompakten Subwoofern oft ein Schwachpunkt. Die Kombination aus Belüftungskanälen und Polkernbohrung sorgt dafür, dass die Schwingspule auch bei längeren Sessions nicht überhitzt.

Technische Daten im Überblick – CARBON12 EVO

• Nennleistung (RMS): 300 W
• Schwingspule: Dual 2 Ohm (D2), 51 mm Durchmesser
• Linearer Hub (Xmax): ±14 mm
• Resonanzfrequenz (Fs): 27 Hz
• Gesamtgüte (Qts): 0,45
• Elektrische Güte (Qes): 0,50
• Mechanische Güte (Qms): 5,64
• Äquivalentvolumen (Vas): 56 l
• Effektive Membranfläche (Sd): 490 cm²
• Bewegte Masse (Mms): 134 g
• Kraftfaktor (BL): 11,85 Tm
• Kennschalldruck (2,83 V / 1 m): 88 dB
• Frequenzbereich: 25–400 Hz
• Außendurchmesser: 315 mm
• Einbauöffnung: 278 mm
• Einbautiefe: 129 mm
• Gesamthöhe: 146 mm
• Gehäuseempfehlung geschlossen: 18–23 l
• Gehäuseempfehlung Bassreflex: 45 l
• Gewicht: 4,5 kg

Einsatzbereich & Kompatibilität des CARBON12 EVO

Der CARBON12 EVO ist eine realistische Wahl für Kompaktwagen, Kombis oder SUVs mit begrenztem Kofferraumvolumen – die Einbautiefe von 129 mm und das empfohlene Mindestvolumen von 18 l im geschlossenen Gehäuse machen ihn auch für kleinere Bandpassboxen oder Fertiggehäuse kompatibel. Das Reflexgehäuse mit rund 45 l ist die bevorzugte Abstimmung, wenn tiefer Bassantritt unter 30 Hz gefragt ist. Mit einer Endstufe zwischen 200 und 400 W RMS an 1 oder 4 Ohm ist er gut versorgt – ein DSP im System hilft dabei, die Trennfrequenz sauber zu setzen und den Sub mit dem restlichen Lautsprechersystem zu integrieren. Wer gleichzeitig das Mittelhochton-Setup aufrüstet, findet bei uns passende Komponenten-Sets, die sich mit dem CARBON12 EVO gut ergänzen.

Worauf du beim Einbau des CARBON12 EVO achten solltest

• Gehäusevolumen ernst nehmen: 18 l klingt nach wenig, aber ein zu kleines Gehäuse lässt den Sub deutlich oberhalb des Optimums arbeiten – das kostet Tiefbass und erhöht den thermischen Stress. Lieber genau messen, bevor der Kasten fertig ist.
• Kabelquerschnitt zur Endstufe: Bei 300 W RMS Dauerleistung sollte die Stromversorgung der Endstufe mit mindestens 10 mm² ausgeführt sein – sparsamere Querschnitte führen zu Spannungseinbrüchen unter Last, die direkt auf den Klang gehen.
• Impedanz vor dem Anschluss klären: D2 bedeutet zwei getrennte 2-Ohm-Schwingspulen. Parallel ergibt das 1 Ohm – nicht jede Endstufe ist 1-Ohm-stabil. Vor dem Anschluss die Spezifikationen der Endstufe prüfen, serieller Betrieb an 4 Ohm ist die sicherere Wahl für viele Class-AB-Amps.
• Einspielphase beachten: Die PPTA-Spinne und die LLE-Sicke brauchen ein paar Stunden moderaten Betriebs, bevor der Subwoofer seinen vollen Linearbereich erreicht. Nicht direkt nach dem Einbau auf maximale Lautstärke drehen.

Der Audio System CARBON12 EVO ist kein Extremsub für SPL-Wettbewerbe, aber ein gut durchdachter 12-Zöller mit solider Verarbeitung und Parametern, die sich in der Praxis sauber abstimmen lassen. Wer ein kompaktes Reflexgehäuse plant und Wert auf kontrollierten, tiefreichenden Bass legt, ist hier richtig. Für reine Lautstärke-Builds würde ich eher zu einem Modell mit deutlich höherem Xmax greifen.
