Audio System AX10 US

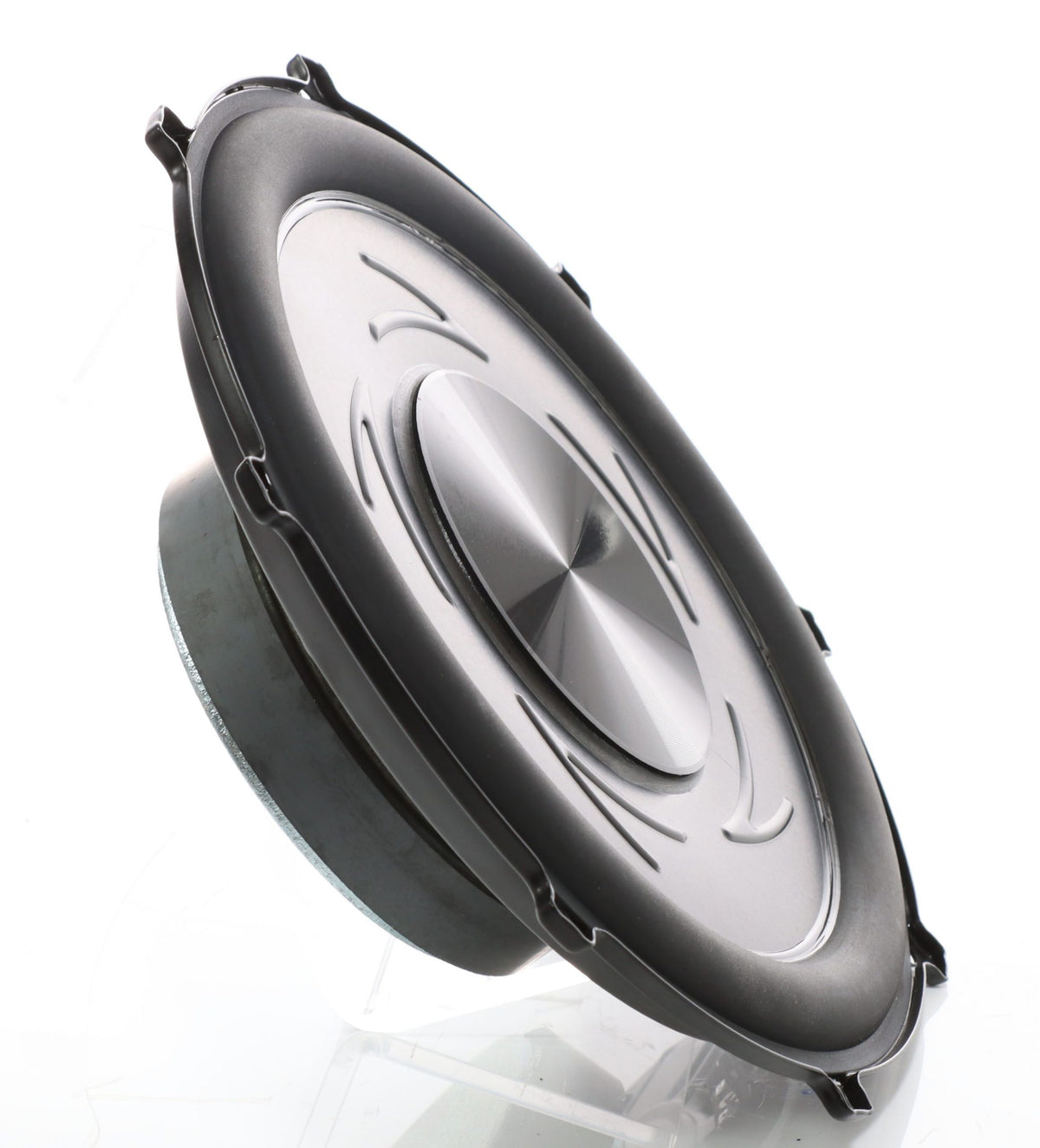

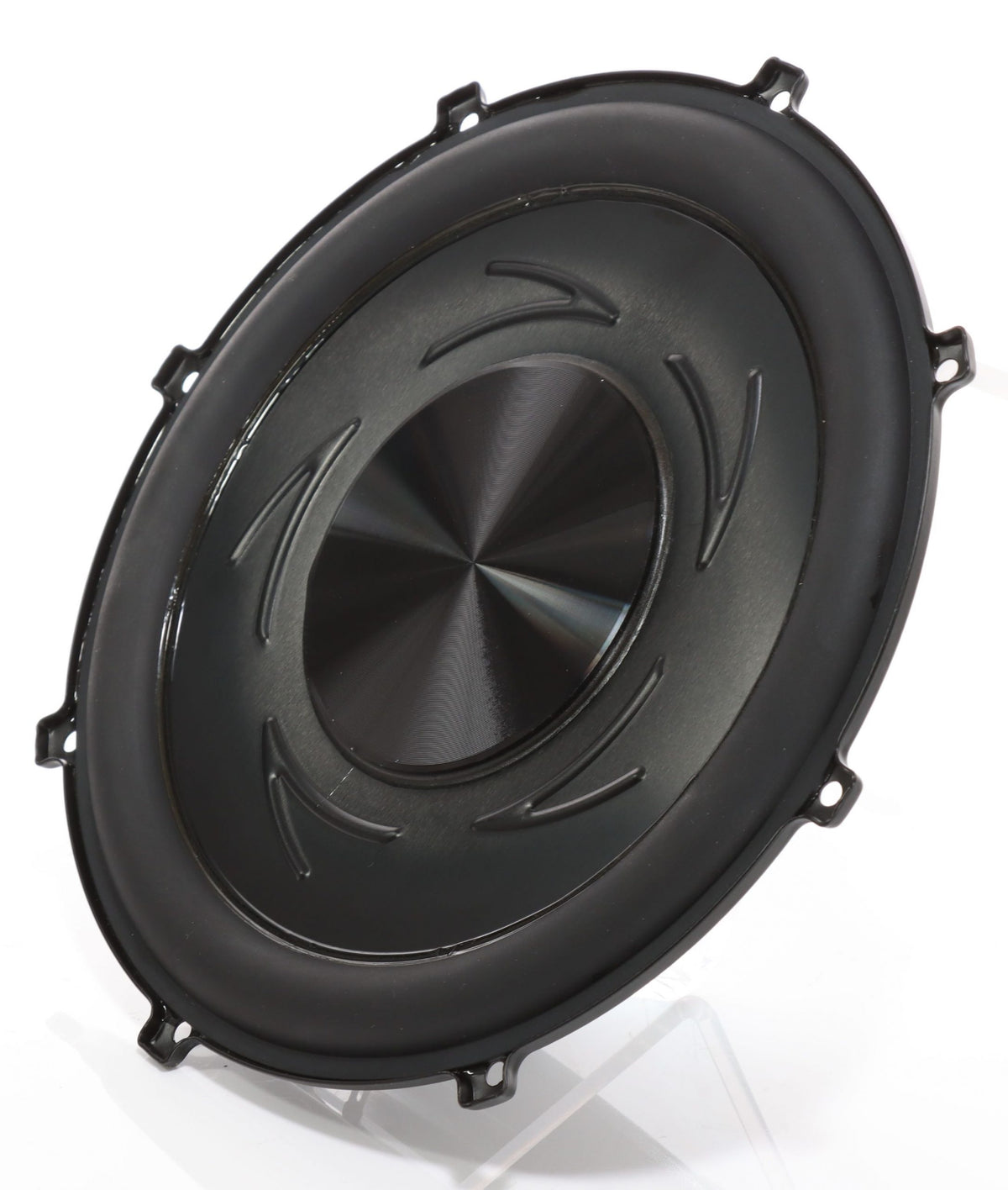

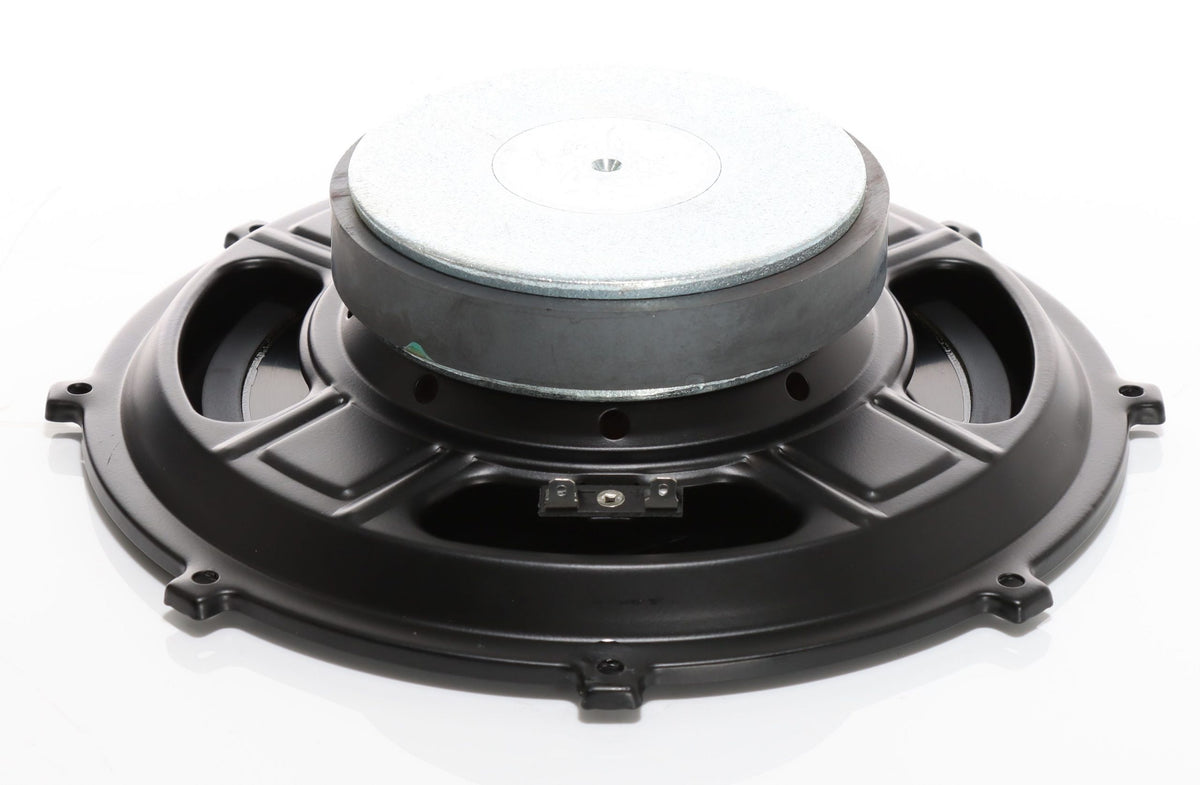

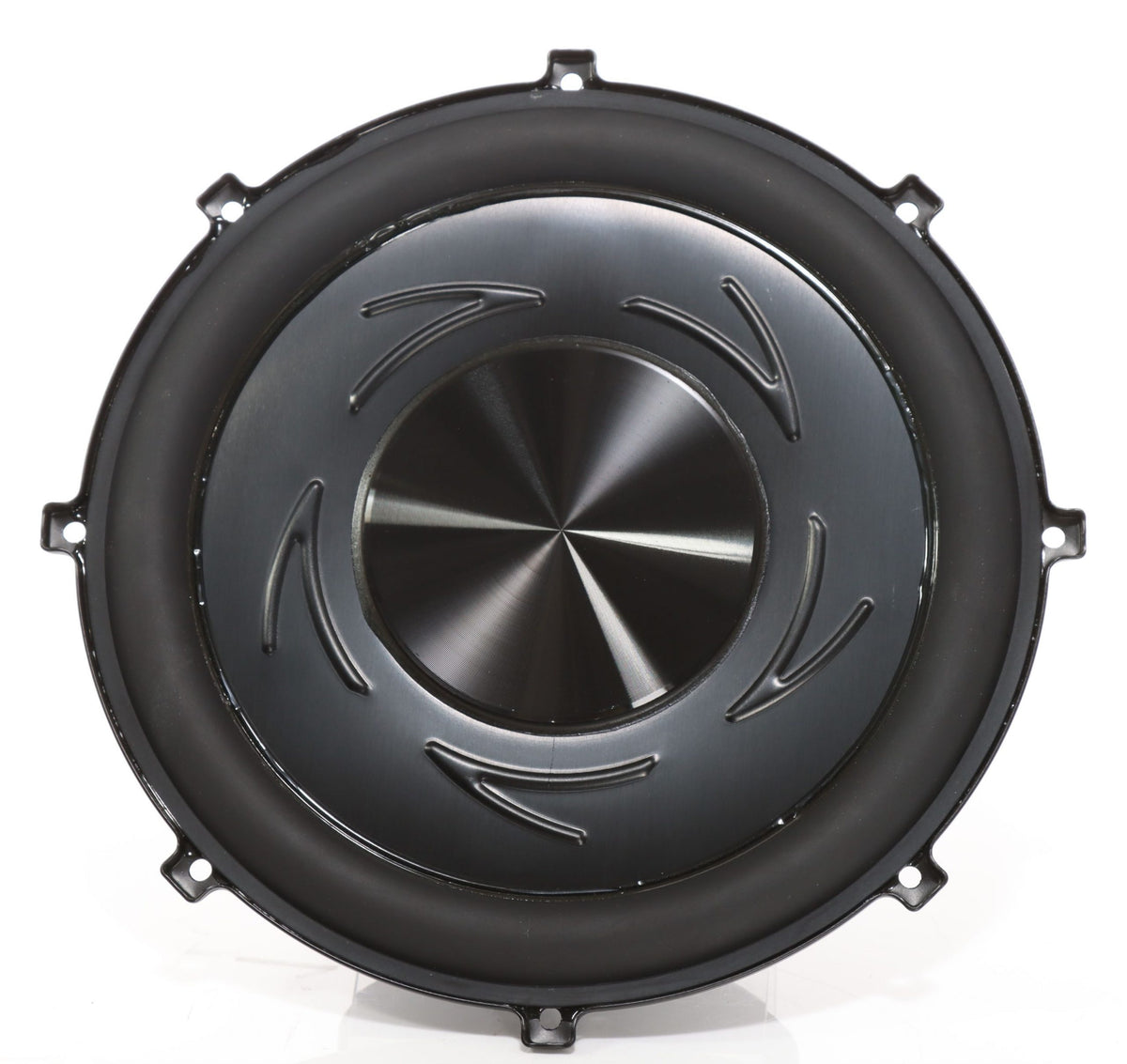

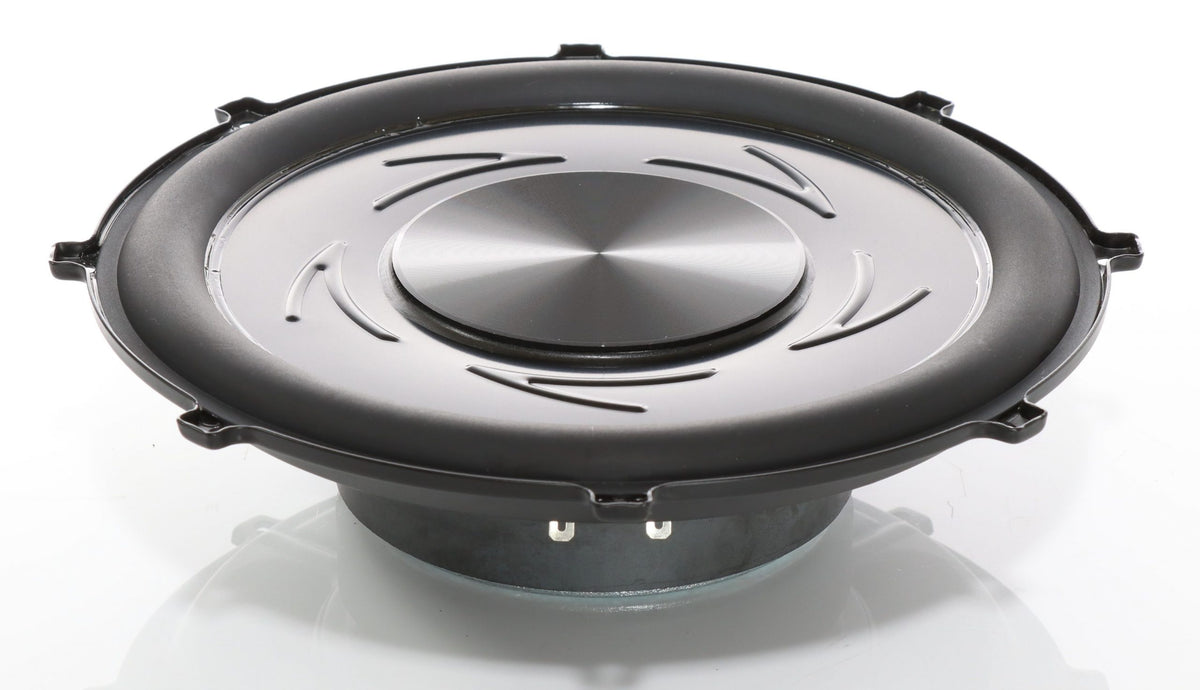

Audio System AX10 US – Flacher 10-Zoll-Woofer für enge Einbausituationen

Der Audio System AX10 US ist ein 10-Zoll-Tieftöner, der speziell für Einbausituationen entwickelt wurde, in denen kein Platz für ein konventionelles Gehäuse bleibt – Türen, schmale Mittelkonsolen oder flache Kofferraum-Unterschalen. Mit gerade mal 55 mm Einbautiefe und dem Fokus auf geschlossene Kleingehäuse ist er für SQ-orientierte Setups gedacht, bei denen sauberer, kontrollierter Bass wichtiger ist als maximaler Pegel. Ich würde ihn überall dort einsetzen, wo der Platz knapp ist, aber auf Klangqualität nicht verzichtet werden soll – zum Beispiel als Infrastrukturbass in einem Fahrzeug mit beengten Platzverhältnissen.

Technische Highlights des AX10 US

• Extrem flacher Aufbau (55 mm Einbautiefe): Das ist der entscheidende Grund, warum dieser Speaker existiert. Wo ein normaler 25er-Woofer 100 mm und mehr Einbautiefe braucht, passt der AX10 US in Bereiche, die sonst schlicht keine Option wären – ohne dass man dabei einen Exoten-Aufbau basteln muss.
• Steife Aluminiumlitze als Membranmaterial: Aluminium ist deutlich steifer als Papier oder Polypropylen bei vergleichbarem Gewicht. Das sorgt für ein kontrolliertes Abstrahlverhalten und reduziert unerwünschte Eigenresonanzen der Membran – wichtig für saubere Wiedergabe im Tiefton.
• 2-Ohm-Impedanz: Der AX10 US ist auf 2 Ohm ausgelegt. Das erleichtert den Betrieb an modernen Endstufen, die an niedrigeren Impedanzen mehr Leistung liefern – praktisch für kompakte Mono- oder Zweikanal-Amps mit begrenztem Ausgangsstrom.
• 180 W RMS pro Lautsprecher: Die RMS-Belastbarkeit ist der Wert, der dauerhaft anliegen darf – nicht zu verwechseln mit kurzfristigen Peak-Werten. 180 W RMS je Chassis ist für einen Flat-Woofer dieser Bautiefe ordentlich und gibt im Einbau realistisch Headroom für einen sauber abgestimmten Verstärker.
• Qts von 1,08 – ausgelegt für geschlossene Kleingehäuse: Ein Gesamtgüte-Wert über 1,0 bedeutet: Dieser Woofer ist von Haus aus für den Betrieb im geschlossenen, kleinen Volumen optimiert. Das passt exakt zum Konzept dieses Speakers. Wer ein Bassreflex-Gehäuse plant, ist hier falsch.
• Membranfläche 296 cm² bei kompakter Bauform: Trotz des flachen Designs bringt der AX10 US eine vollwertige 10-Zoll-Membranfläche mit – das heißt, die Luftverdrängung bleibt auf dem Niveau eines normalen 25ers, nicht eines abgespeckten Kompromiss-Chassis.

Technische Daten des AX10 US im Überblick

• Nenngröße: 10 Zoll
• Außendurchmesser: 228 / 245 mm
• Einbautiefe: 55 mm
• Einbauöffnung: 211 mm
• Impedanz: 2 Ohm
• Belastbarkeit (RMS): 180 W je Lautsprecher
• Schwingspulendurchmesser: 50,8 mm
• Frequenzbereich: 35–200 Hz
• Resonanzfrequenz (Fs): 52 Hz
• Gesamtgüte (Qts): 1,08
• Elektrische Güte (Qes): 1,60
• Mechanische Güte (Qms): 2,97
• Äquivalentvolumen (Vas): 5,64 l
• Membranfläche (Sd): 296 cm²
• Bewegte Masse (Mms): 204 g
• Kraftfaktor (BL): 9,15 Tm
• Kennschalldruck: 87 dB (2,83 V / 1 m)
• Gewicht pro Paar: 5,0 kg
• Verkaufseinheit: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – für wen ist der AX10 US gedacht?

Der AX10 US ist klar ein SQ-Werkzeug, kein SPL-Gerät. Mit einem Kennschalldruck von 87 dB und dem Fokus auf kleines Gehäusevolumen ist er prädestiniert für Fahrzeuge, in denen Einbautreue und Alltagstauglichkeit mehr zählen als maximaler Pegel. Typische Anwendungsfälle: flache Kofferraum-Podeste, Türtaschen-Bauten oder unsichtbare Bassunterstützung ohne massive Gehäuse-Konstruktion. Das Paar passt gut zu einem DSP-gestützten System – ein 6- oder 8-Kanal-DSP ermöglicht saubere Trennung und Laufzeitkorrektur, was bei Woofern dieser Art den Unterschied macht. Kombiniert mit einem kompakten 2-Ohm-fähigen Monoblock oder einer Zweikanalendstufe im Brückenbetrieb läuft das System effizient. Wer zusätzlich Dämmung im Einbaubereich plant, sollte das vor der Installation erledigen – 55 mm Einbautiefe lassen danach keinen Spielraum mehr für Nachbesserungen.

Worauf du beim Einbau des AX10 US achten solltest

• Gehäusevolumen ernst nehmen: Der Vas liegt bei 5,64 l, der Qts bei 1,08 – das deutet auf ein Zielvolumen im geschlossenen Gehäuse hin, das deutlich kleiner ausfallen kann als bei Standardwoofern. Simuliere das Volumen vorab mit einer Software wie WinISD, damit der Frequenzgang nicht unkontrolliert einbricht.
• 2-Ohm-feste Endstufe wählen: Nicht jeder Amp ist wirklich 2-Ohm-stabil. Prüfe das Datenblatt deiner Endstufe, bevor du mit 2 Ohm planst – instabile Impedanzkurven können zur Schutzschaltung führen.
• Kabelquerschnitt nicht unterschätzen: Für 180 W RMS pro Kanal solltest du mindestens 4 mm² Lautsprecherkabel zum Woofer legen – bei längeren Kabelwegen eher 6 mm². Dünne Kabel fressen Leistung und können im Dauerbetrieb warm werden.
• Einbauöffnung präzise anzeichnen: 211 mm Einbauöffnung ist kein Richtwert – das ist Maß. Wer mit einer Stichsäge ohne Führung arbeitet, riskiert, dass der Speaker nicht bündig aufsitzt. Zirkel oder Schablone verwenden.

Der Audio System AX10 US ist ein Spezialist, kein Allrounder – und das ist ausdrücklich ein Kompliment. Wer wirklich kaum Platz hat, aber auf kontrollierten, sauberen Tiefton nicht verzichten will, bekommt hier ein durchdacht konstruiertes Chassis, das seinen Job in einem gut abgestimmten System zuverlässig macht. Für SPL-Anwendungen oder Freilufteinbau ohne Gehäuse ist er nicht gedacht – wer das sucht, greift besser zu einem anderen Modell aus unserem Sortiment.
