Audio System Z-FDB 3-4

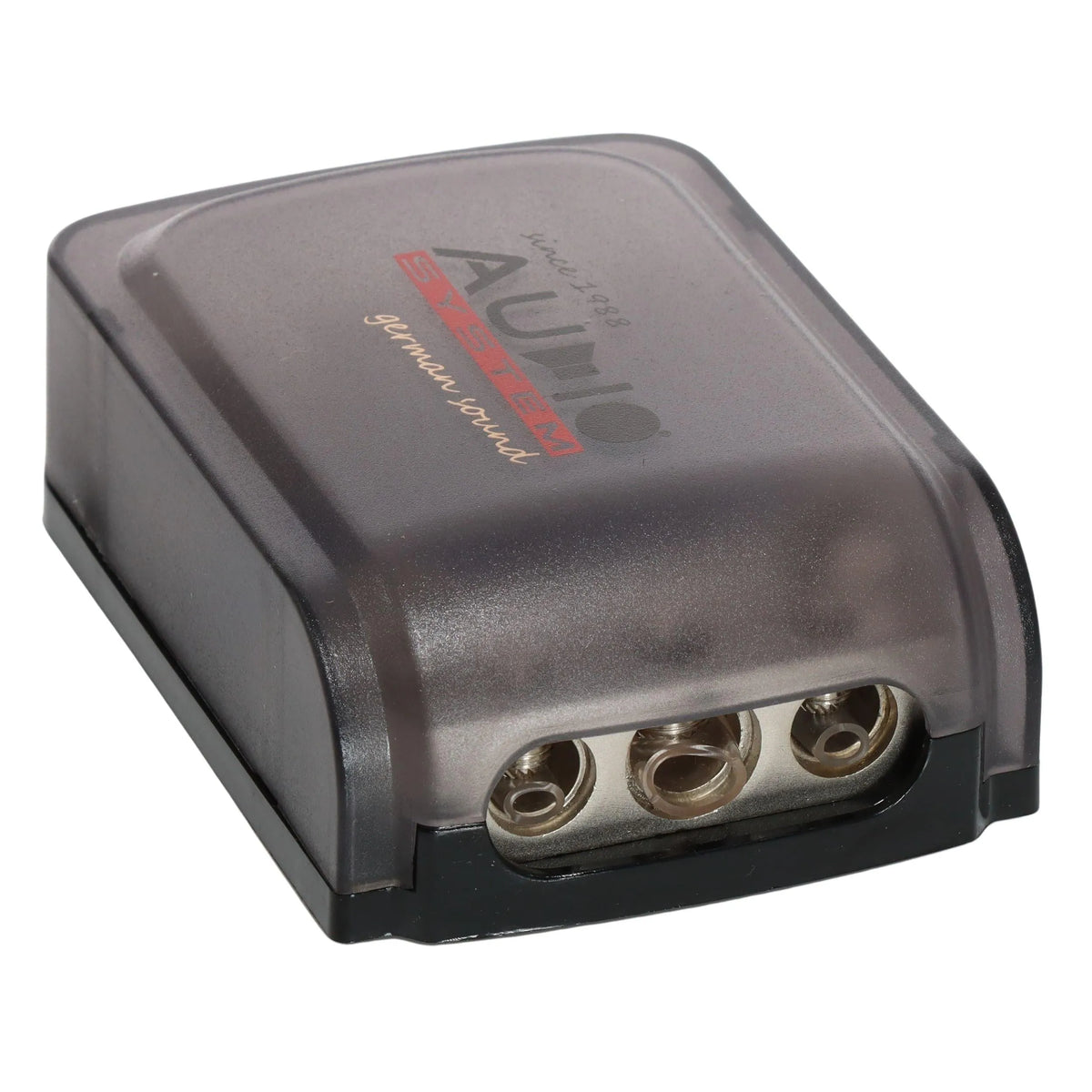

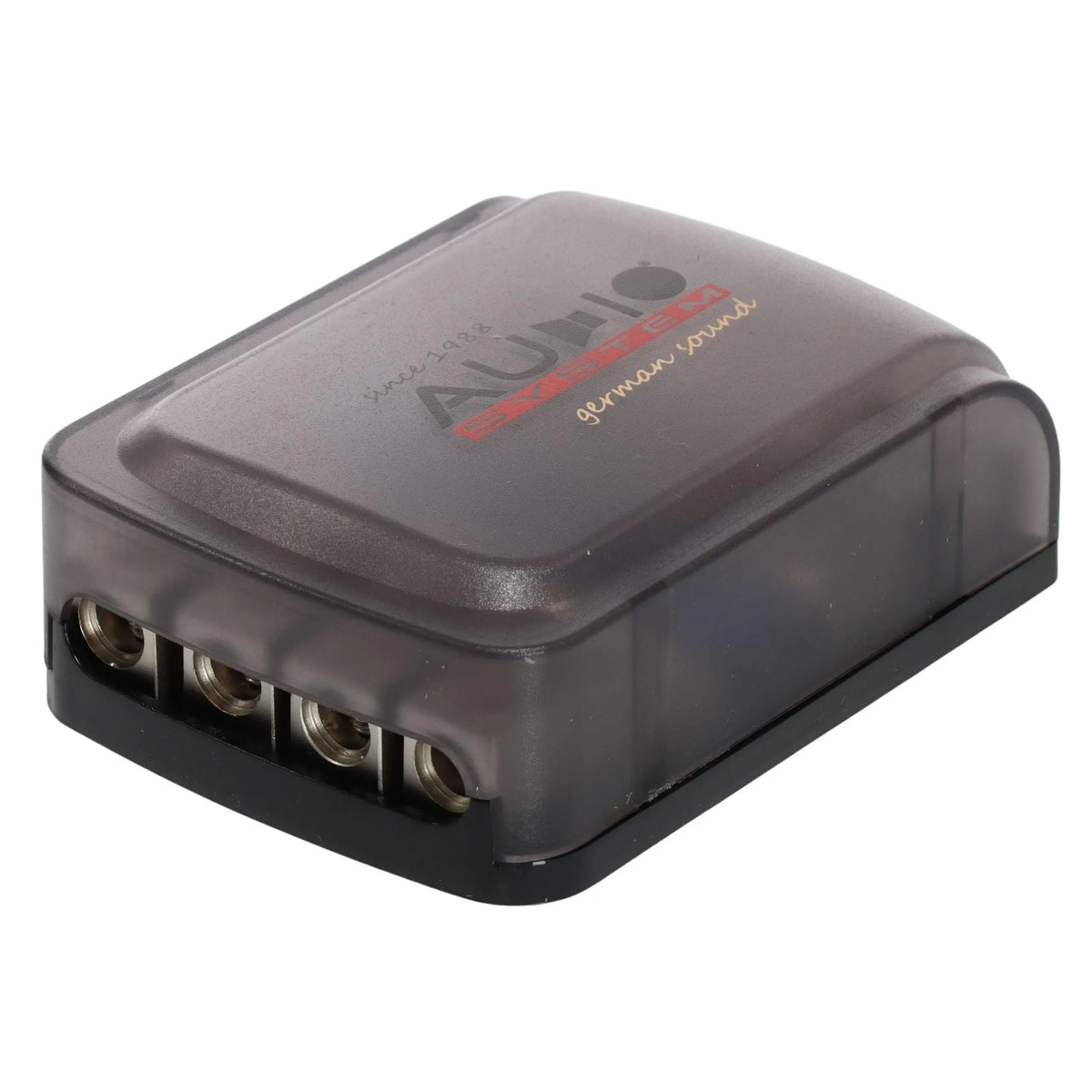

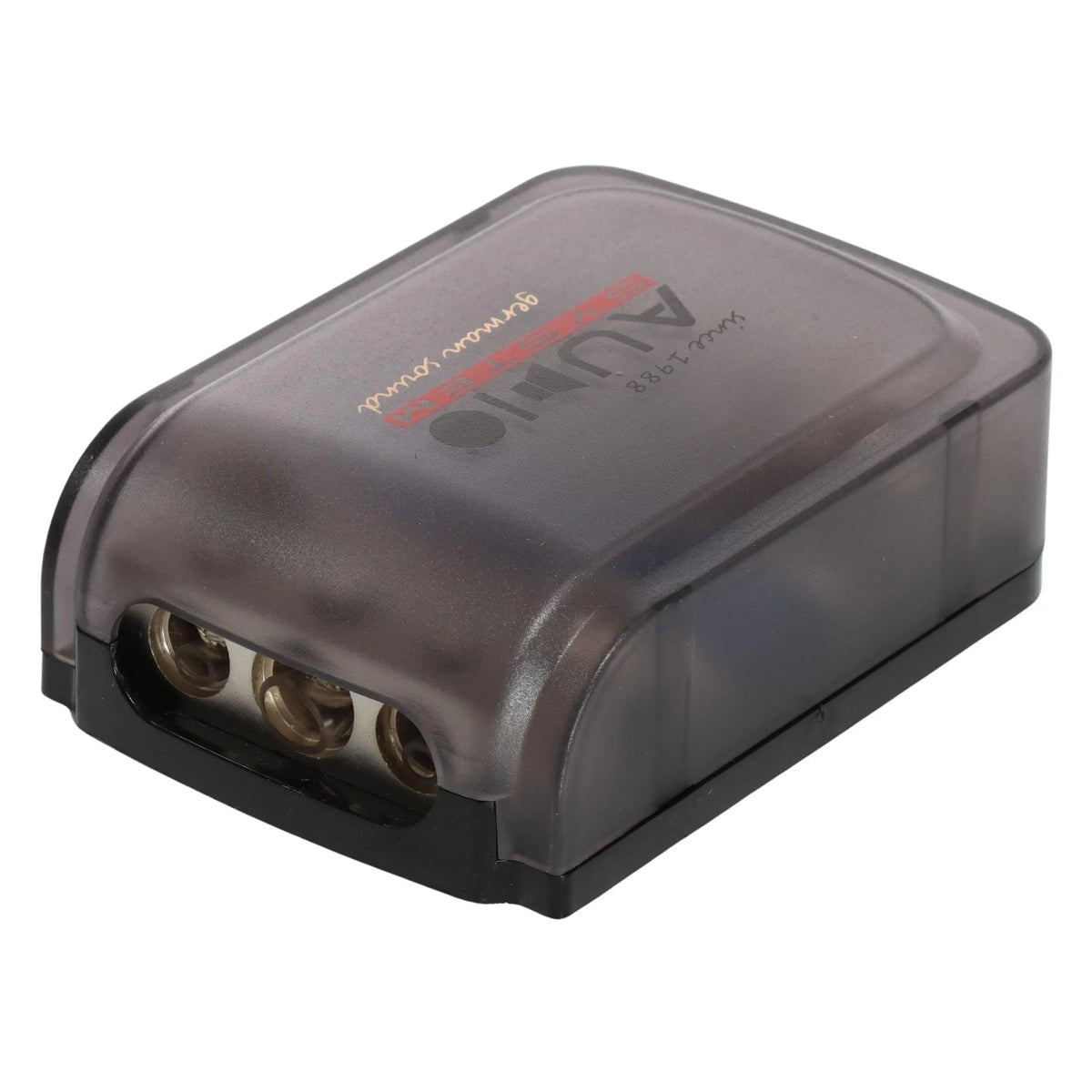

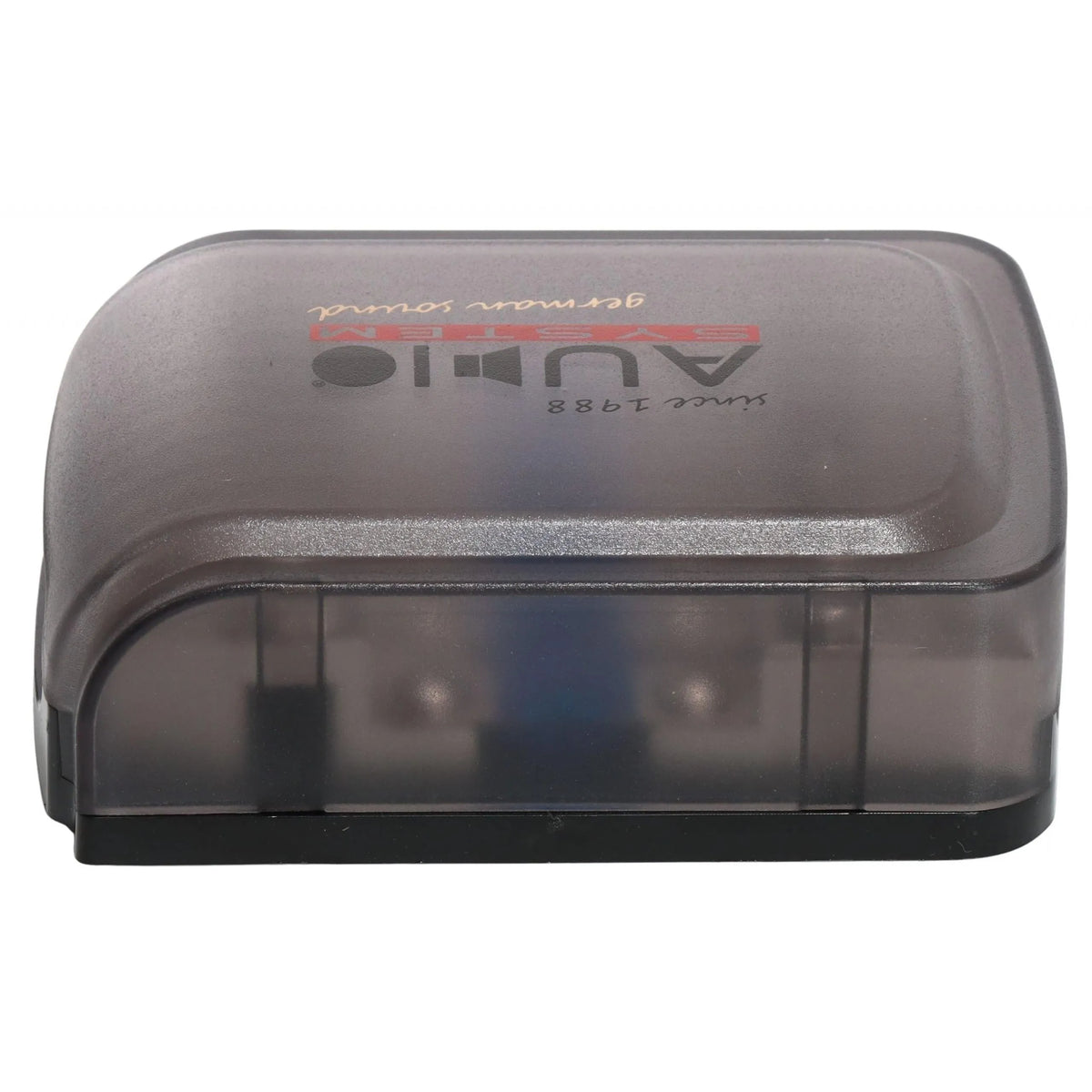

Audio System Z-FDB 3-4 – Stromverteiler für sauber aufgebaute Car-HiFi-Installationen

Wer mehrere Endstufen in einem Fahrzeug betreibt, braucht früher oder später einen ordentlichen Stromverteiler – und genau hier kommt der Audio System Z-FDB 3-4 ins Spiel. Das Gerät verteilt den Hauptstrom auf vier gesicherte Abgänge mit je einer Mini-ANL-Sicherung, was nicht nur elektrisch sauber ist, sondern auch servicefreundlich bleibt. Für mich ist so ein Verteiler Pflicht in jedem Multi-Amp-Setup, das ich aufbaue – kein Kabelsalat, keine Verteilerdosen aus dem Baumarkt.

Technische Highlights des Z-FDB 3-4

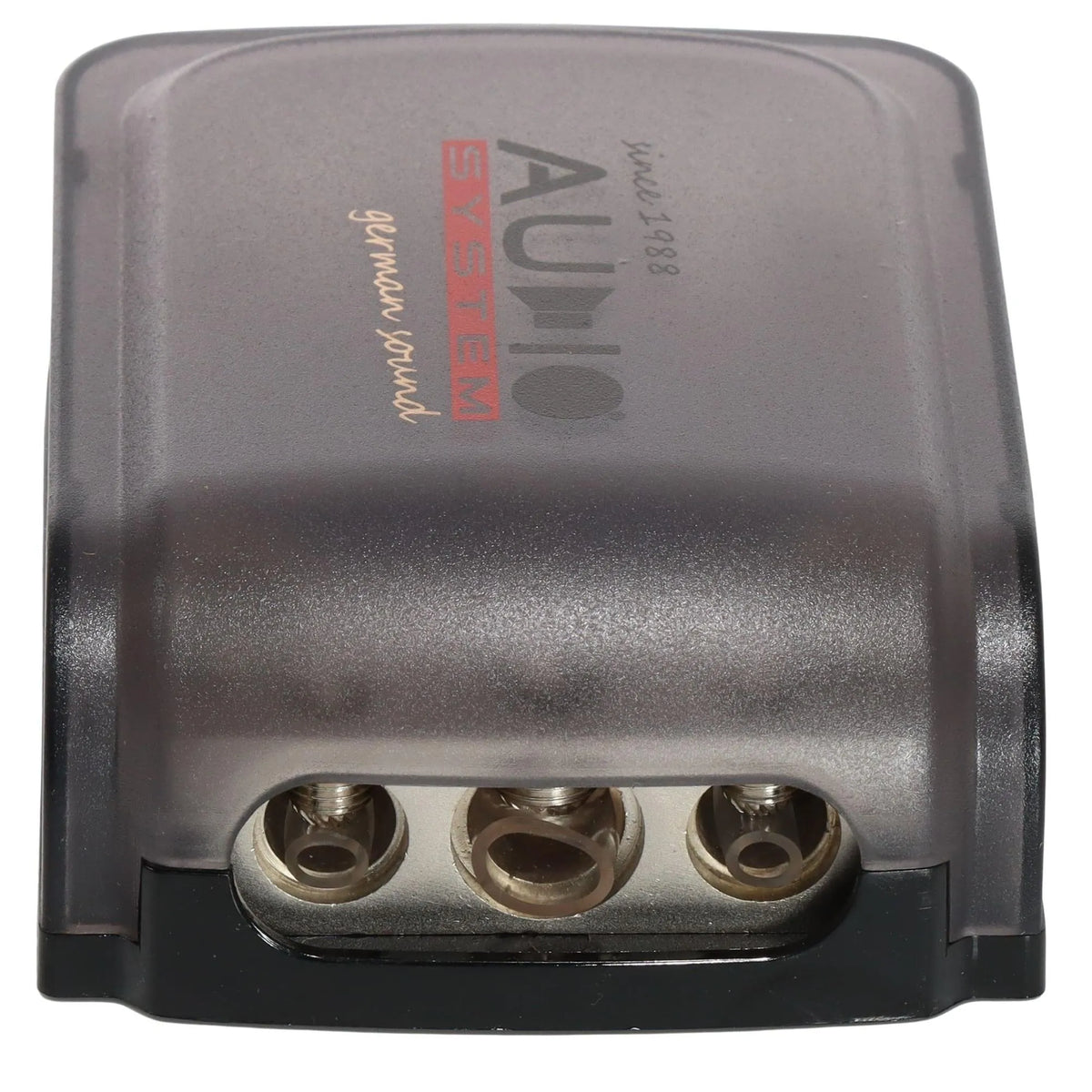

• Flexibler Haupteingang mit zwei Optionen: Der Verteiler bietet einen Eingangsanschluss für bis zu 50 mm² sowie einen zusätzlichen Eingang für bis zu 35 mm² – du kannst also den Haupt-Plusleiter direkt durchschleifen oder zwei Zuleitungen kombinieren, ohne Adapter-Gebastel.

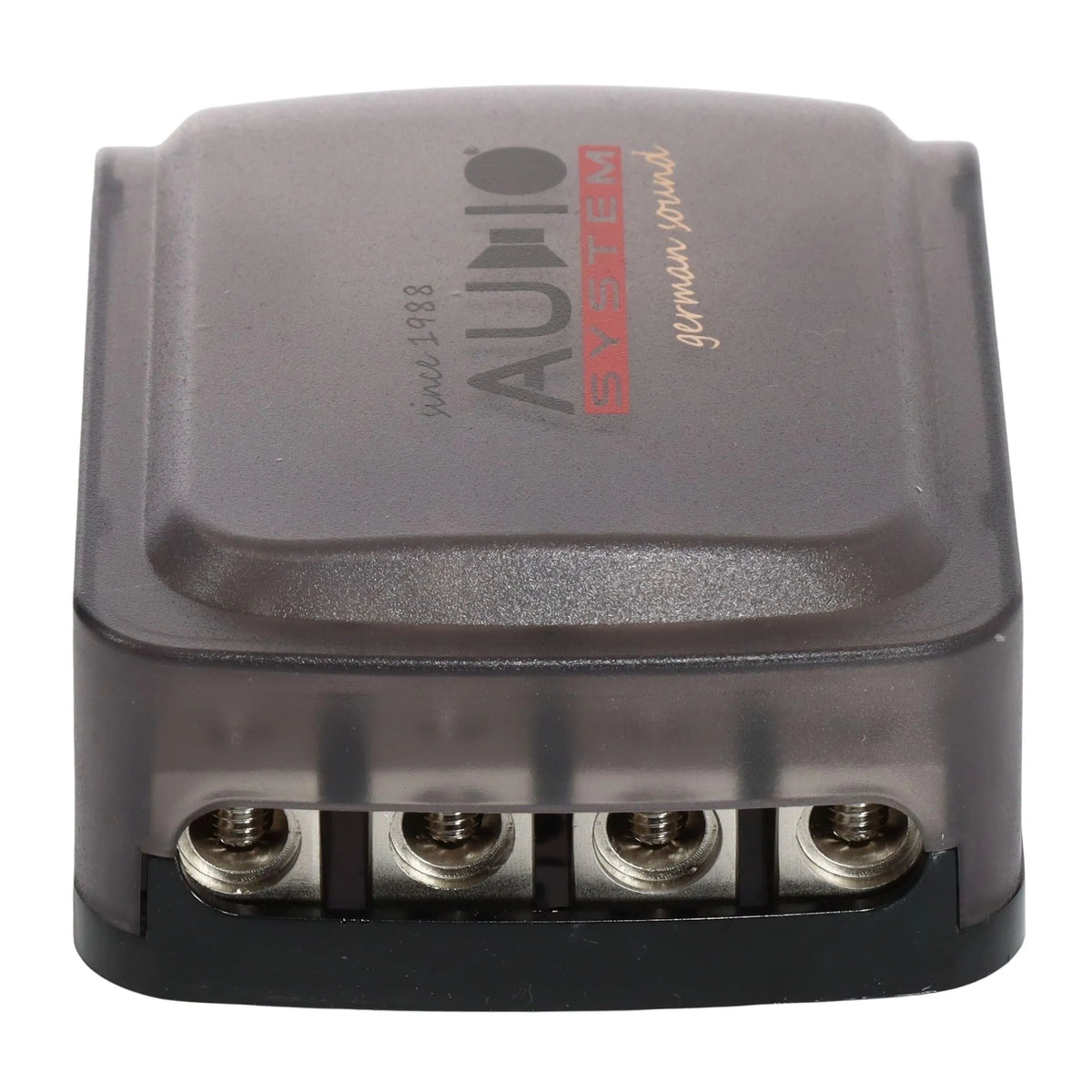

• Vier gesicherte Abgänge mit Mini-ANL: Jeder der vier Ausgänge ist mit einer eigenen Mini-ANL-Sicherung (je 60 A) abgesichert und akzeptiert Kabelquerschnitte von 10 bis 25 mm². Das bedeutet: Jede Endstufe hat ihren eigenen Schutz – fällt eine Sicherung, läuft der Rest weiter.
• Inklusive vier Mini-ANL-Sicherungen: Die vier 60-A-Sicherungen sind direkt im Lieferumfang enthalten, kein separater Einkauf nötig. Für andere Absicherungswerte kannst du die Standard-Mini-ANL-Bauform natürlich tauschen.
• Kompakte Abmessungen: Mit 116 × 41 × 84 mm ist der Z-FDB 3-4 angenehm kompakt – passt gut in einen sauber gebauten Kofferraum oder unter eine Verkleidung, ohne riesig viel Platz zu beanspruchen.
• Hochwertiges Finish: Audio System legt beim Z-FDB 3-4 Wert auf Optik – der Verteiler macht auch in einer offenen Kofferrauminstallation oder auf einem Showcar eine gute Figur, ohne wie ein Industriebauteil auszusehen.

Technische Daten im Überblick – Z-FDB 3-4

• Eingänge (Plus): 1× bis 50 mm², 1× bis 35 mm²
• Ausgänge: 4× Mini-ANL-gesichert, je 10–25 mm²
• Sicherungstyp: Mini-ANL
• Sicherungswert (inkl.): 4× 60 A
• Abmessungen (L × B × H): 116 × 41 × 84 mm
• Lieferumfang: 1× Z-FDB 3-4, 4× Mini-ANL-Sicherung 60 A

Einsatzbereich & Kompatibilität – Z-FDB 3-4

Der Z-FDB 3-4 ist für Installationen mit zwei bis vier Endstufen ausgelegt – klassischerweise ein Setup mit separatem Sub-Amp, Mittelhochton-Amp und gegebenenfalls einer Aktivweiche oder einem DSP mit eigener Stromversorgung. Besonders gut passt er zu Setups, bei denen der Hauptkabelbaum mit 35 oder 50 mm² verlegt wird und dann fächerförmig auf die einzelnen Komponenten aufgeteilt werden muss. Kombiniert mit einem hochwertigen Masseverteiler (z. B. aus der gleichen Audio System Z-Serie) ergibt sich eine saubere, symmetrische Verkabelungsstruktur. Wer noch auf der Suche nach passendem OFC-Installationskabel oder einer Hauptsicherung fürs Batterieende ist – wir haben beides im Sortiment.

Worauf du beim Einbau des Z-FDB 3-4 achten solltest

• Sicherung am Batteriepol nicht vergessen: Der Verteiler selbst sichert nur die Abgänge – die Hauptleitung vom Akku bis zum Verteiler braucht eine eigene Vorsicherung so nah wie möglich an der Batterie, sonst ist der Kabelweg zwischen Batterie und Verteiler im Kurzschlussfall ungeschützt.
• Sicherungswert auf die Abgangsleitung abstimmen: Die mitgelieferten 60-A-Sicherungen passen gut für mittlere bis große Endstufen. Für kleinere Amps mit schwächerer Hauptsicherung kann es sinnvoll sein, auf niedrigere Mini-ANL-Werte zu wechseln – schützt die Endstufe besser als ein überdimensionierter Wert.
• Kabelquerschnitt am Eingang nicht unterschätzen: Die 50-mm²-Öffnung ist kein Luxus – wer drei oder vier Endstufen mit jeweils 100+ A Spitzenstrom betreibt, summiert schnell einen Bedarf auf, der dünne Zuleitungen an ihre Grenzen bringt. Lieber einmal zu groß als dauerhaft Spannungseinbrüche kassieren.
• Befestigung planen: Der Verteiler sollte mechanisch fest montiert werden – nicht nur lose hingelegt. Vibrationen im Fahrbetrieb können sonst auf Dauer die Klemmen lockern.

Der Audio System Z-FDB 3-4 ist kein Produkt für Sparfüchse, die irgendeinen Verteiler suchen – er ist für Leute, die ihre Anlage einmal richtig aufbauen wollen und dabei keinen Kompromiss bei Qualität und Übersichtlichkeit machen. Wenn du ein Multi-Amp-Setup planst und Wert auf eine saubere, serviceable Stromverteilung legst, ist der Z-FDB 3-4 eine direkte Empfehlung.
