Audio System Z-BTG 1-4

Audio System Z-BTG 1-4: Massepunkt-Verteiler für saubere Groundings im Car-HiFi-Aufbau

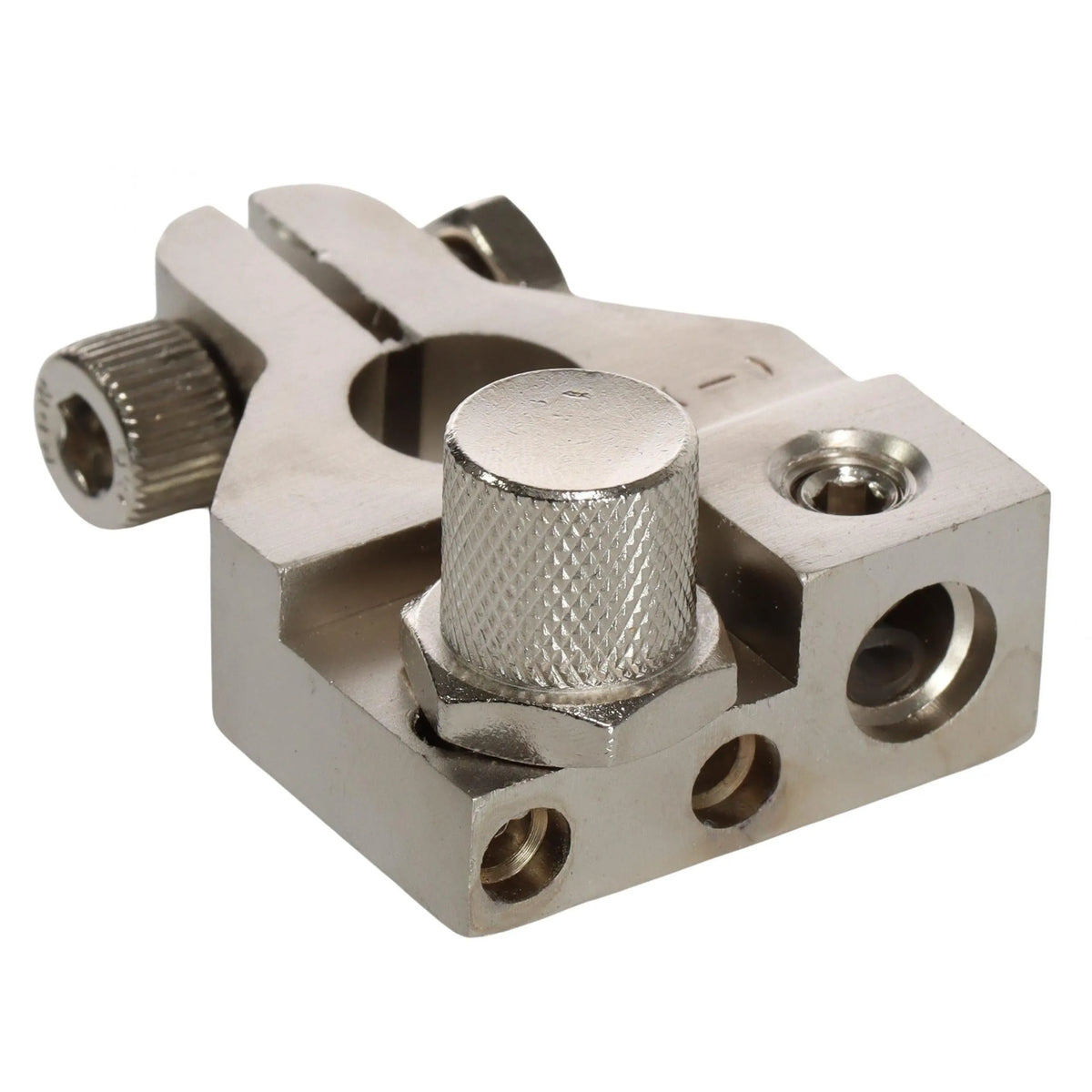

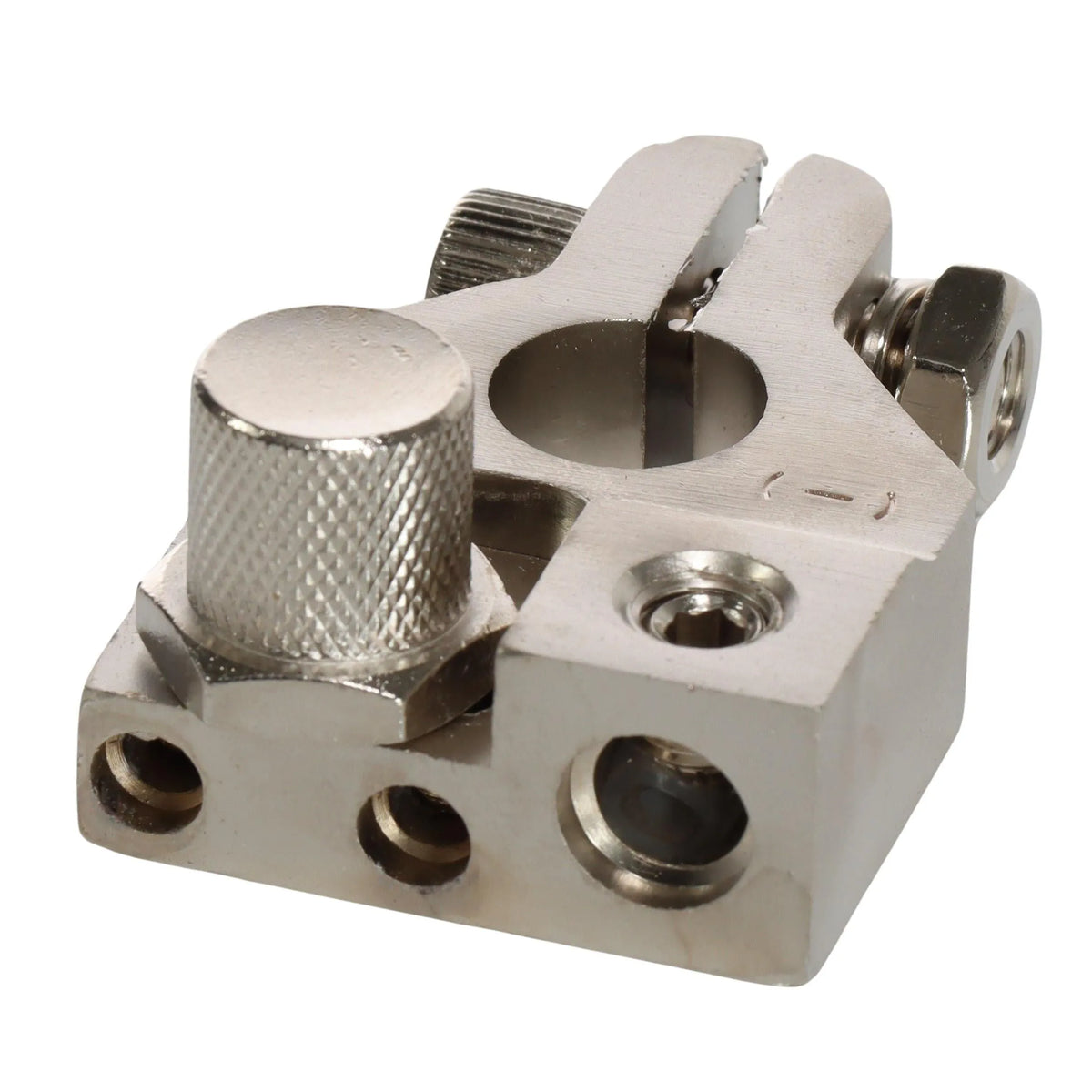

Wer im Car-HiFi ernsthaft aufbaut, weiß: Ein sauber ausgeführtes Massesystem ist genauso wichtig wie die Zuleitung vom Akku. Der Audio System Z-BTG 1-4 ist ein kompakter Minus-Batterieverteilerblock aus der High-End-Linie von Audio System – gedacht für alle, die mehrere Komponenten geordnet und sicher auf einen gemeinsamen Massepunkt zusammenführen wollen, ohne mit improvisierten Lösungen zu arbeiten. Für SQ-Setups, bei denen Masseschleifen und saubere Potenziale entscheidend sind, ist sowas keine Kür, sondern Grundlage.

Technische Highlights des Z-BTG 1-4

• Vier Anschlüsse auf einem Block: Zwei Abgänge für 10 mm², ein Abgang für 20 mm² plus direktem Batterie-Pol-Anschluss – das erlaubt es, mehrere Verbraucher strukturiert auf einen gemeinsamen Massepunkt zu legen, statt Kabel unkontrolliert zu verteilen.
• Flexibles Querschnittsspektrum: Die Kombination aus 10- und 20-mm²-Ausgängen deckt typische Car-HiFi-Anwendungen ab – von Endstufen mittlerer Leistungsklasse bis zu kompakteren Komponenten wie DSPs oder Verstärkern mit geringerem Strombedarf, alles an einem zentralen Punkt.
• Kompakte Bauform: Mit 61 × 19 × 43 mm lässt sich der Block auch in beengten Einbausituationen – etwa im Kofferraum hinter einer Verkleidung oder direkt am Batteriepol – noch sinnvoll platzieren.
• High-End-Verarbeitung von Audio System: Audio System steht für solide Qualität im oberen Mittelfeld – das zeigt sich auch hier in der Verarbeitungsqualität und der ordentlichen Blisterverpackung, die den Artikel geschützt und griffbereit hält.

Technische Daten im Überblick – Z-BTG 1-4

• Typ: Minus-Batterieverteilerblock (Masseverteiler)
• Ausgänge: 2× 10 mm², 1× 20 mm²
• Batterie-Pol-Anschluss: vorhanden
• Abmessungen: 61 × 19 × 43 mm
• Lieferumfang: 1 Stück
• Verpackung: Blisterverpackung
• Serie: Audio System High-End

Einsatzbereich & Kompatibilität – Z-BTG 1-4

Der Z-BTG 1-4 passt überall dort, wo mehrere Verbraucher geordnet auf Masse gelegt werden müssen – klassisch im Kofferraum-Aufbau mit einer oder zwei Endstufen, einem DSP und eventuell einem zusätzlichen Akku. Besonders sinnvoll ist der Block in Kombination mit einem passenden Plusverteiler, um ein symmetrisches, ordentliches Verdrahtungsbild zu erhalten. Wer gleichzeitig auf der Plusseite einen Sicherungsverteiler einsetzt (z. B. aus der gleichen Audio System Z-Serie), bekommt ein stimmiges, optisch wie technisch sauberes Setup. Für Fahrzeuge mit einem zentralen Ausbau im Kofferraum – etwa Golf, A-Klasse oder Kompakt-SUVs – passt die kompakte Größe gut in typische Einbausituationen.

Worauf du beim Einbau des Z-BTG 1-4 achten solltest

• Massepunkt am Fahrzeug: Der Block selbst ist nur so gut wie der Massepunkt, an dem er hängt. Direkt auf blankgeschliffenes Metall der Karosserie, möglichst nahe am Akku oder an einem zentralen Fahrzeugmassepunkt – keine lackierten oder rostigen Flächen.
• Kabelquerschnitte nicht überdimensionieren: Die Abgänge sind auf 10 bzw. 20 mm² ausgelegt. Zu dicke Kabel können die Klemmen mechanisch belasten – im Zweifelsfall lieber einen größeren Verteilerblock wählen, wenn Querschnitte >25 mm² nötig sind.
• Nur einen gemeinsamen Massepunkt: Alle Komponenten eines Setups sollten auf denselben Massepunkt geführt werden – getrennte Massepunkte mit Potenzialunterschieden sind eine häufige Ursache für Brummschleifen, die sich später kaum noch ohne Umbau beseitigen lassen.
• Anzugsmoment beachten: Schraubklemmen an Verteilern werden oft zu locker oder zu fest angezogen. Locker sitzt schlecht und erzeugt Übergangswiderstände; zu fest beschädigt das Gewinde. Mit einem kleinen Drehmomentschlüssel arbeitest du auf der sicheren Seite.

Der Audio System Z-BTG 1-4 ist kein Bauteil, das im Vordergrund steht – aber eines, das den Unterschied macht, wenn du Wert auf ein technisch sauberes Setup legst. Wer mehrere Komponenten verbaut und kein improvisiertes Massechaos unter der Verkleidung will, ist hier richtig. Für Einzel-Endstufen-Setups mit nur einem Verbraucher ist er eher oversized – dann reicht eine direkte Masseverbindung. Für strukturierte Mehrkomponenten-Aufbauten ist er eine sinnvolle, kompakt gehaltene Lösung.
