Audio System SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4

Audio System SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4 – kompaktes Aktiv-System für platzknappes Einbauten

Das Audio System SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4 ist ein fertiges Aktiv-Subwoofer-Set für alle, die keinen Platz für eine große Box haben, aber trotzdem nicht auf ordentlichen Bass verzichten wollen. Im Lieferumfang stecken ein rundes 15-Liter-Bassreflexgehäuse mit zwei verbauten R08 FLAT EVO3-D4-Subwoofern sowie ein kompakter Einkanal-Verstärker – alles aufeinander abgestimmt, kein Rätselraten beim Zusammenstellen. Vom Aufbau her ist das eine SQ-orientierte Lösung: kontrollierter, sauberer Bass aus einem flachen Gehäuse, nicht maximaler Pegel.

Technische Highlights des SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4

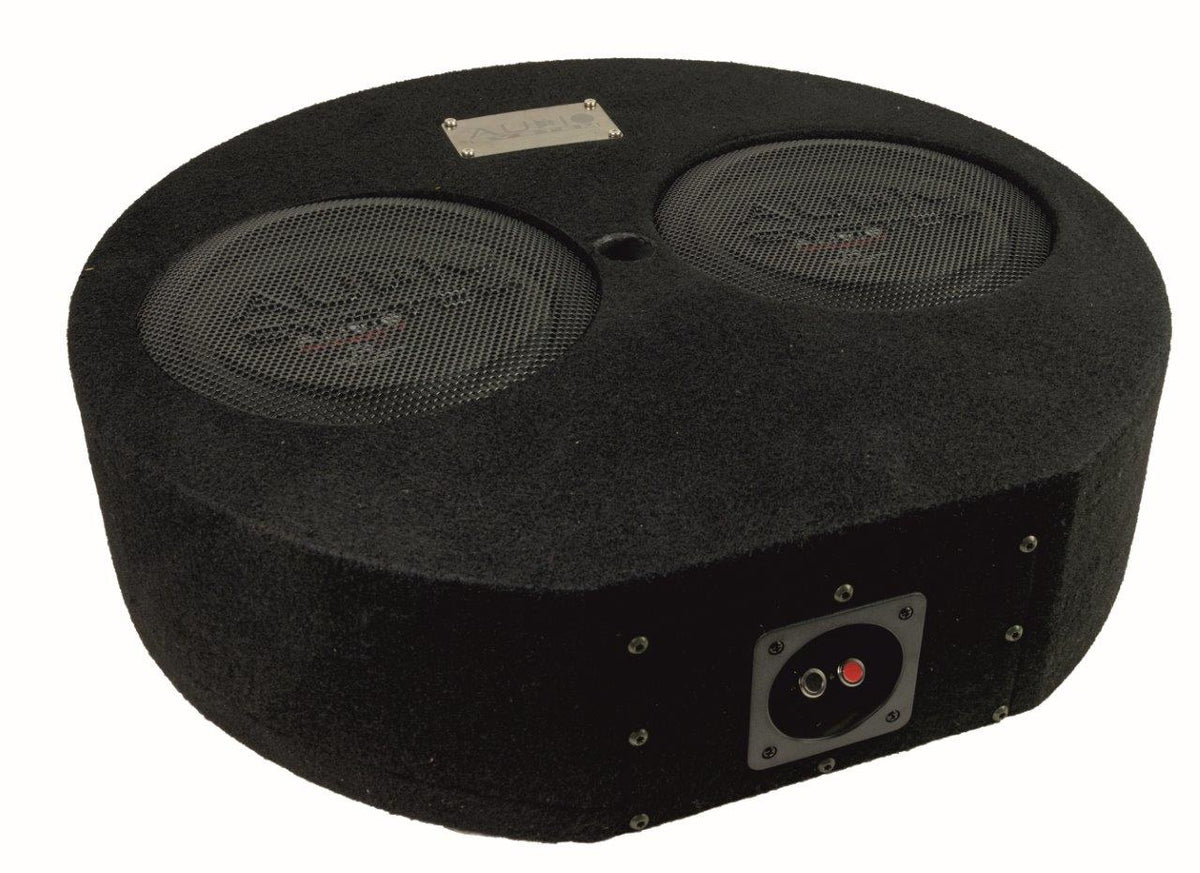

• Flaches Rundgehäuse (550 mm Ø × 135 mm): Das kompakte Format macht das System zur ersten Wahl für Fahrzeuge mit wenig Kofferraum. Die 135 mm Einbautiefe passen unter viele Hutablagen oder in den Ersatzradschacht flacher Fahrzeuge – der Durchmesser von 550 mm muss beim Einbauort aber vorab ausgemessen werden.
• Zwei R08 FLAT EVO3-D4 im 15-Liter-Bassreflex: Beide Treiber arbeiten gemeinsam in einem geschlossenen, intern verstrebten MDF-Gehäuse mit Bassreflexabstimmung. Das erhöht die Tiefbasswiedergabe im Vergleich zu einem geschlossenen Gehäuse gleicher Größe spürbar, ohne dass das Volumen explodiert.
• Gesamtbelastbarkeit 350 W RMS (passiv): Die beiden Treiber zusammen vertragen dauerhaft 350 W RMS an 4 Ohm Anschlussimpedanz. Der mitgelieferte Verstärker gibt 150 W RMS an 4 Ohm ab – das Set ist also konservativ gefahren, was der Langlebigkeit zugutekommt.

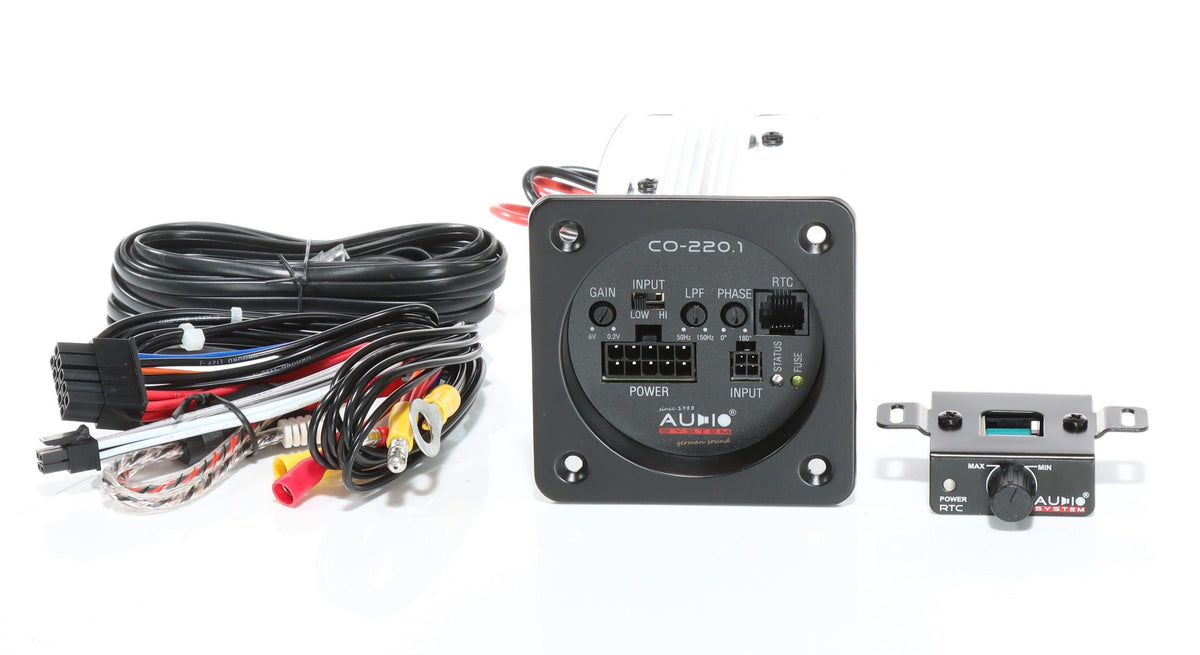

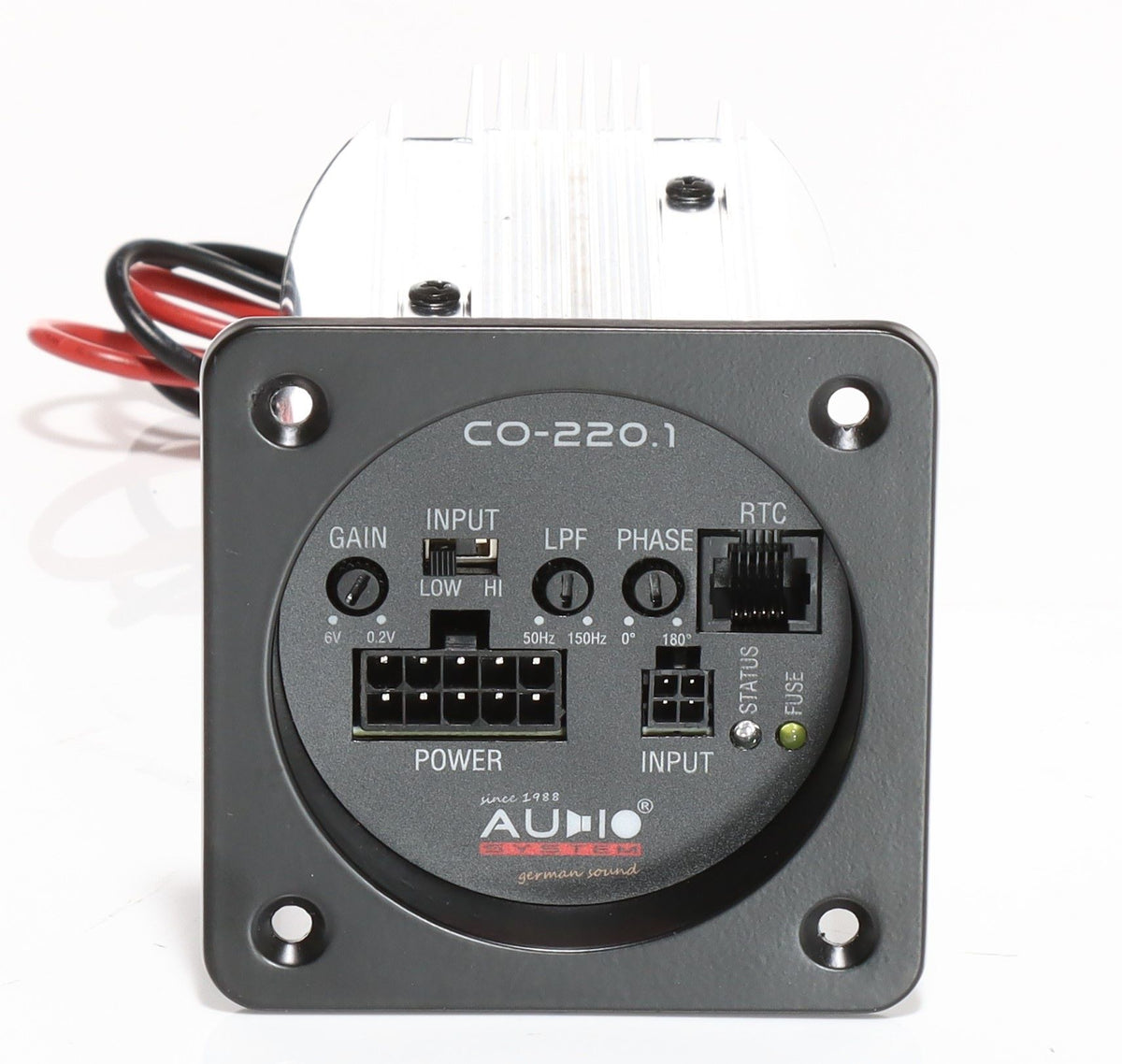

• Integrierter CO-220.1-Verstärker (Ø68 × 130 mm): Der zylindrische Mono-Amp ist direkt für den Betrieb im Set ausgelegt. Er bringt Tiefpass (50–150 Hz), Subsonic (25 Hz) und eine stufenlose Phasenregelung von 0–180° mit – alles, was du für eine saubere Bassintegration brauchst, ist bereits an Bord.
• High-Level-Eingang mit Einschaltautomatik: Wer kein Verstärker-System mit echtem Preout-Signal hat, kann den CO-220.1 direkt am Werks-Head-Unit-Signal betreiben. Die Einschaltautomatik erkennt das Signal und schaltet den Amp selbstständig ein und aus – kein manuelles Remote-Kabel nötig.
• Kabelfernbedienung RTC im Lieferumfang: Lautstärke lässt sich bequem per Kabelregler vom Cockpit aus anpassen, ohne in die Einstellungen des Amps tauchen zu müssen. Kleines Detail, das im Alltag viel Komfort bringt.

Technische Daten im Überblick – SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4

• System-Typ: Aktiv-Subwoofer-Set (2× Treiber + Mono-Verstärker)

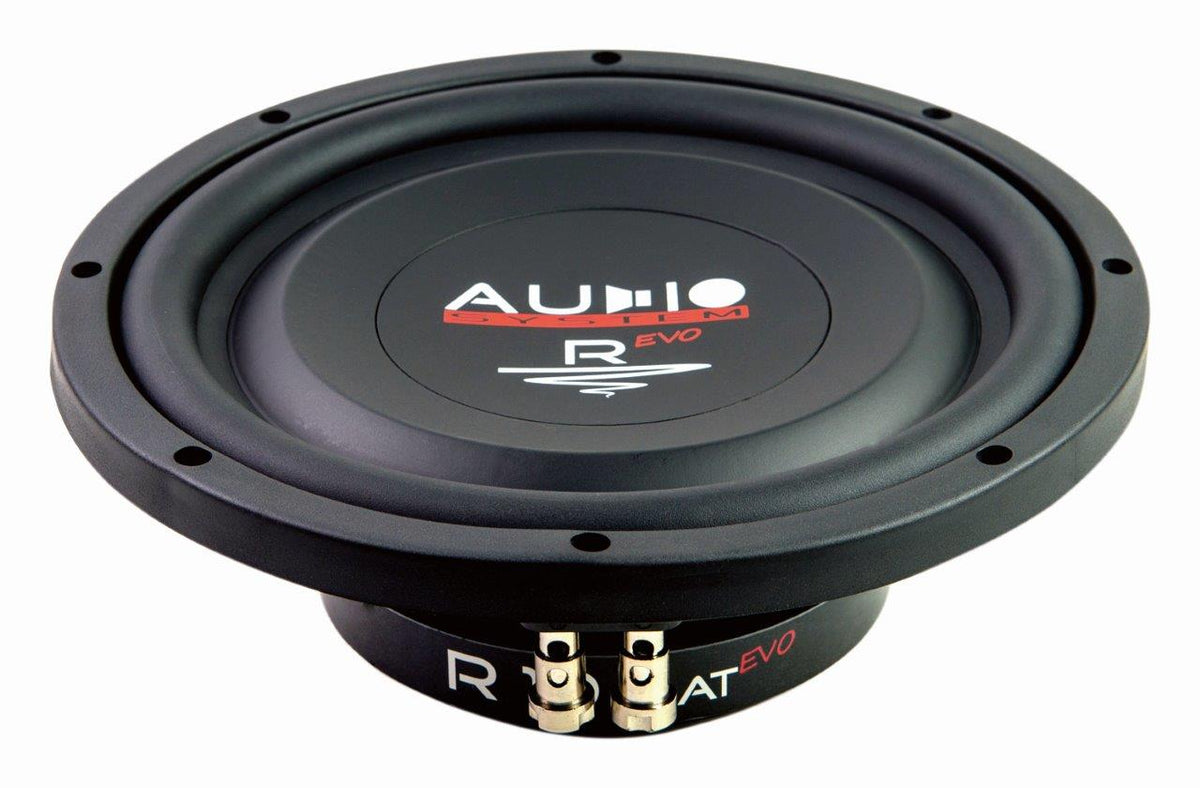

• Treiber: 2× Audio System R08 FLAT EVO3-D4 (8 Zoll)
• Gehäusevolumen: 15 Liter (Bassreflex)
• Außenmaß Gehäuse: Ø 550 mm × 135 mm (Höhe/Tiefe)
• Gehäusematerial: MDF mit Innenverstrebungen
• Anschlussimpedanz (passiv): 4 Ohm
• Belastbarkeit passiv: 350 W RMS
• Verstärker-Modell: Audio System CO-220.1 (1-Kanal)
• Verstärkerleistung an 4 Ohm: 150 W RMS
• Verstärkerleistung an 2 Ohm: 220 W RMS
• Betriebsspannung: 8–16 V (12-V-Bordnetz)
• Frequenzbereich (Verstärker): 25–200 Hz (±1 dB)
• Tiefpassfilter: 50–150 Hz
• Subsonicfilter: 25 Hz
• Phasenregelung: 0–180° (stufenlos)
• Eingangsempfindlichkeit: 0,2–6 V
• Signal-Rausch-Abstand: >96 dB
• Klirrfaktor: <0,042 % (an 4 Ohm, halbe Nennleistung)
• Interne Sicherung: 25 A
• Abmessungen Verstärker: Ø 68 mm × 130 mm
• Gesamtgewicht Set: ca. 16,8 kg

Einsatzbereich & Kompatibilität des SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4

Das Set ist gemacht für Fahrzeuge, in denen Platz Mangelware ist: Kompaktwagen, Kombis mit begrenztem Ladeboden oder Fahrzeuge, bei denen der Kofferraum nur minimal eingeschränkt werden soll. Das runde, flache Gehäuse lässt sich oft liegend unter einer Hutablage oder im Ersatzradmuldenbereich positionieren – vorausgesetzt, die 550 mm Durchmesser passen. Wer ein Werks-Audiosystem ohne Preout-Signal hat, profitiert vom High-Level-Eingang des CO-220.1 besonders. Das System lässt sich gut mit einem DSP kombinieren, wenn du die Bassintegration noch feiner abstimmen willst – zum Beispiel mit einem 6-oder 8-Kanal-DSP, der dir separate Zeitkorrektur und EQ für den Sub ermöglicht. Als Ergänzung zu einem vorhandenen Frontsystem aus der Audio System R-Serie macht das Set klanglich eine sehr homogene Figur.

Worauf du beim Einbau des SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4 achten solltest

• Stromversorgung richtig dimensionieren: Der CO-220.1 arbeitet mit einer internen 25-A-Sicherung. Das Stromkabel vom Verteiler zur Endstufe sollte mindestens 10 mm² stark sein – dünner ist kein Sparpotenzial, sondern ein Risiko.
• Subsonic korrekt setzen: Da es sich um ein Bassreflexgehäuse handelt, verlieren die Treiber unterhalb der Gehäuseabstimmfrequenz schnell ihre mechanische Kontrolle. Den eingebauten Subsonicfilter auf 25–30 Hz setzen und aktiv lassen – auch wenn's verlockend klingt, ihn wegzulassen.
• Einbauort auf Resonanzen prüfen: Das runde Gehäuse lässt sich gut positionieren, neigt aber je nach Unterlage zu Körperschall-Übertragung ins Blech. Eine dünne Entkopplungsmatte unter dem Gehäuse verhindert Vibrationen im Kofferraumboden.
• Phasenabgleich nicht überspringen: Die stufenlose Phasenregelung ist kein Spielzeug – sie entscheidet darüber, ob der Sub akustisch mit deinem Frontsystem zusammenspielt oder dagegen läuft. Im Zweifel: kurze Track-Probe mit wechselnden Phasenwerten, bis der Bass am Hörplatz am vollsten klingt.

Das SUBFRAME R08 FLAT-2 ACTIVE 220 EVO3-D4 ist ein vernünftig dimensioniertes Komplettpaket für alle, die einen sauberen, alltagstauglichen Bass nachrüsten wollen, ohne ein halbes Wochenende in die Systemplanung zu stecken. Es lohnt sich vor allem dann, wenn Platz ein echtes Argument ist – wer dagegen maximalen Pegel im Kofferraum sucht, sollte zu einem größeren passiven Setup greifen.
