Audio System EX100 DUST EVO3

Audio System EX100 Dust EVO3 – Mitteltöner für SQ-Setups mit echtem Antrieb

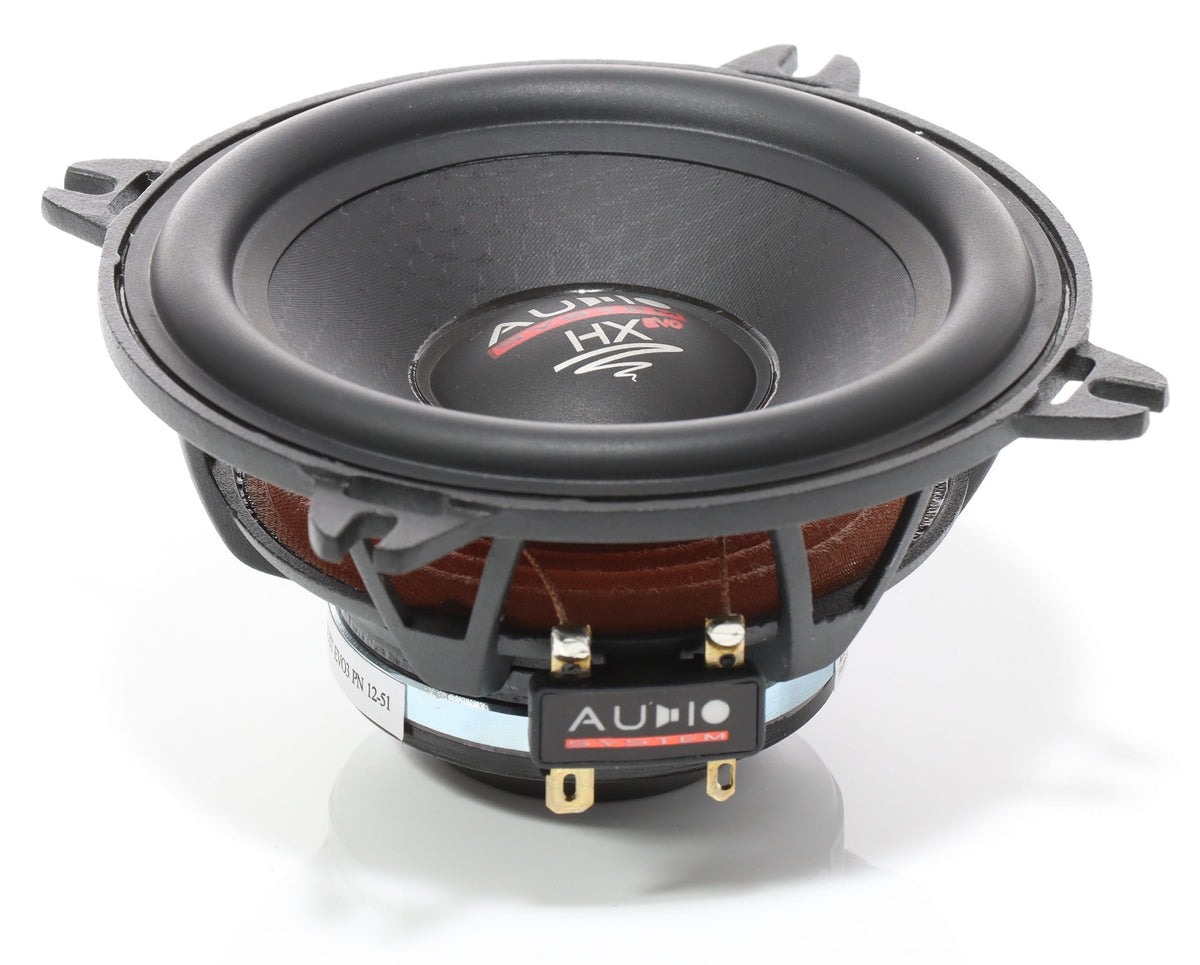

Der Audio System EX100 Dust EVO3 ist ein 100-mm-Mitteltöner, der in ernsthaften Front-Staging-Setups seinen Platz findet – kein Füller, sondern ein durchdacht ausgelegter Treiber für den Bereich, der über Präzision und Bühnenabbildung entscheidet. Wer sein Fahrzeug auf Sound Quality trimmt und zwischen Hochtöner und Bass eine sauber arbeitende Mitte braucht, findet hier einen Kandidaten, den ich selbst in einem aktiv getrennten 3-Wege-System verbauen würde. Neodymantrieb, Gusskorb, NAWI-Membran – das sind keine Buzzwords, sondern Hinweise darauf, dass hier die Grundlagen stimmen.

Technische Highlights des EX100 Dust EVO3

• Neodymantrieb mit 25,5 mm Schwingspule: Neodym-Magnete ermöglichen einen starken Kraftfaktor bei kompaktem Aufbau. Der Kraftfaktor BL von 4,80 Tm ist für einen 100-mm-Treiber ordentlich und sorgt für kontrollierten, präzisen Antrieb der Membran – das zahlt sich vor allem bei schnellen Transienten im Stimm- und Instrumentalbereich aus.

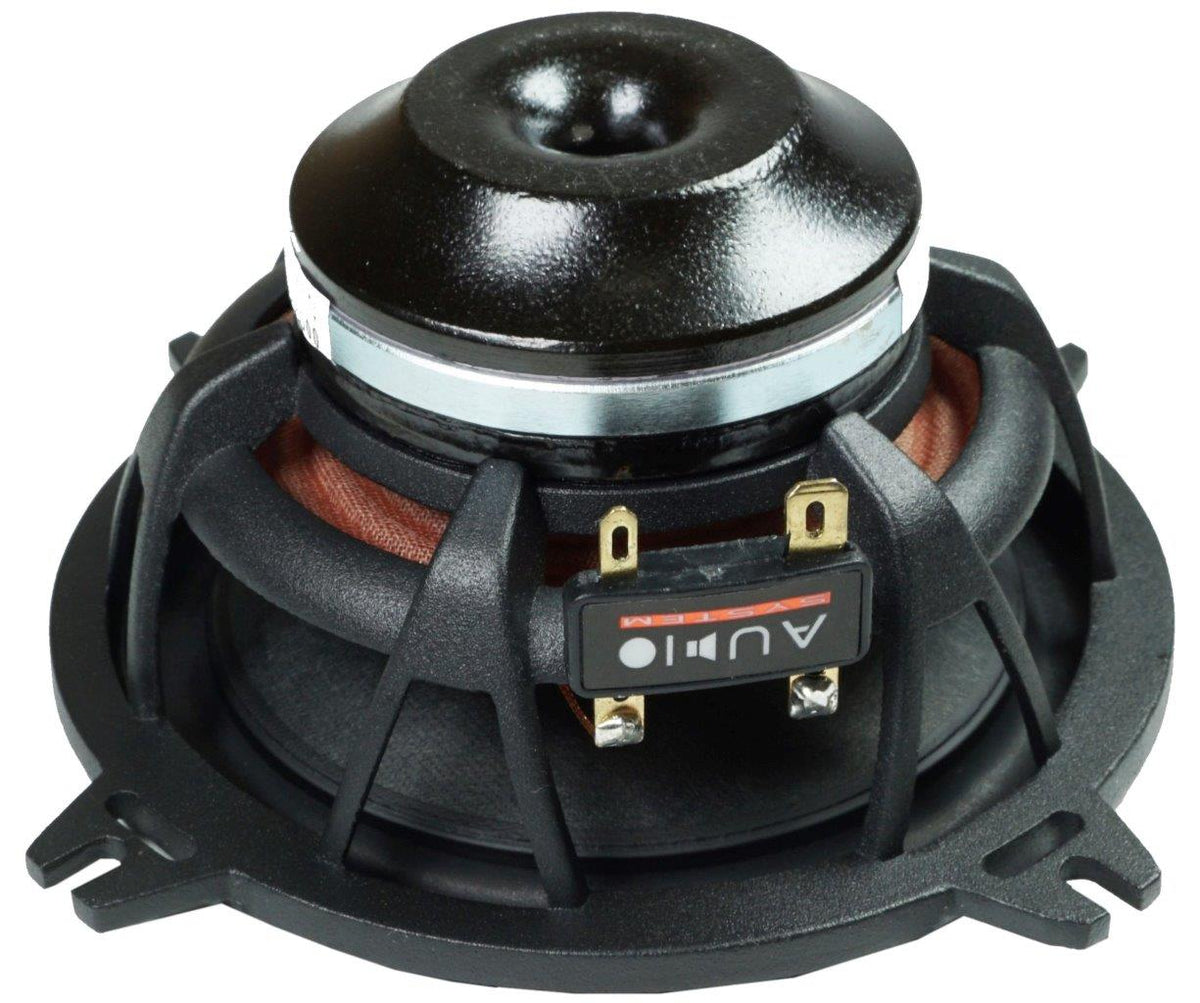

• Ventilierter Gusskorb: Der Alugusskorb ist nicht nur steifer als ein gestanzter Blechkorb, sondern durch die Belüftungsöffnungen auch thermisch entlastet. Das reduziert Kompression bei längerem Betrieb und hält die Schwingspule kühler – relevant, wenn du 85 W RMS dauerhaft abrufst.
• NAWI-Papiermembran mit Glasfaser-Verstärkung und Nomex-Spider: NAWI-Papier kombiniert geringes Gewicht mit guter innerer Dämpfung. Die bewegte Masse von 7,42 g ist für einen 100-mm-Mitteltöner niedrig – das hilft der Auflösung im oberen Übertragungsbereich. Der Nomex-Spider sorgt für eine progressive, langzeitstabile Rückstellkraft.
• Resonanzfrequenz 68 Hz, Betriebsbereich 150–7000 Hz: Die Fs liegt tief genug, um den Treiber ohne Stress ab 150 Hz anzuschneiden. Der hohe Qms-Wert von 13,5 zeigt eine sehr geringe mechanische Dämpfung – typisch für Treiber, die im freien Einbau (ohne Gehäuse) gut funktionieren, z. B. in der Tür oder einer kleinen Kammer.
• 3 Ohm Impedanz – aktiver Betrieb einplanen: Die nominale Impedanz von 3 Ohm ist für passiv-aufgeteilte Systeme eine Ansage an den Verstärker. Wer aktiv trennt und jeden Kanal einzeln ansteuert, hat hier keine Probleme – aber mit einem passiven Weichenansatz sollte die Endstufe ausdrücklich 3-Ohm-fest sein.
• Kompaktes Format, solide Einbaureserve: 128 mm Außendurchmesser, 49,5 mm Einbautiefe und eine Einbauöffnung von 93 mm machen den EX100 Dust EVO3 auch in beengten Einbausituationen (A-Säule, Kickpanel, flache Türausschnitte) handhabbar.

Technische Daten im Überblick – EX100 Dust EVO3

• Typ: 100-mm-Mitteltöner
• Belastbarkeit (RMS): 85 W pro Lautsprecher
• Impedanz: 3 Ohm
• Kennschalldruck: 88 dB (2,83 V / 1 m)
• Frequenzbereich: 150–7000 Hz
• Resonanzfrequenz (Fs): 68 Hz
• Gesamtgüte (Qts): 0,36
• Elektrische Güte (Qes): 0,38
• Mechanische Güte (Qms): 13,5
• Äquivalentvolumen (Vas): 2,54 l
• Membranfläche (Sd): 60 cm²
• Bewegte Masse (Mms): 7,42 g
• Kraftfaktor (BL): 4,80 Tm
• Schwingspulendurchmesser: 25,5 mm
• Außendurchmesser: 128 mm / 104 mm
• Einbautiefe: 49,5 mm
• Einbauöffnung: 93 mm
• Gewicht (Paar): 0,68 kg
• Lieferumfang: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität des EX100 Dust EVO3

Der EX100 Dust EVO3 ist klar auf aktiv getrennte 3-Wege-Systeme ausgelegt – Kickpanel, A-Säule oder gefräste Schalen in der Tür sind typische Einbaupositionen. Wer ohnehin mit einem DSP arbeitet (z. B. Helix, Mosconi oder ähnliche Prozessoren mit 6 oder mehr Kanälen), kann Übergangsfrequenz und Pegel exakt auf das eigene Fahrzeug abstimmen. Kombiniere den Treiber idealerweise mit einem passenden Hochtöner aus dem Audio System EX- oder R-Series-Umfeld, damit das Abstrahlverhalten und der Wirkungsgrad zusammenpassen. Dazu kommt ein sauber angepasster Subwoofer oder Tieftöner für den Bereich unterhalb von 150 Hz – hier bieten sich je nach Setup Optionen aus dem DD Audio- oder AI-Sonic-Portfolio an. Kleine, geschlossene Gehäusekammern im Kickpanel (ca. 0,5–1 l) stabilisieren den Betrieb zusätzlich, sind aber bei diesem Qts-Wert kein Muss.

Worauf du beim Einbau des EX100 Dust EVO3 achten solltest

• 3 Ohm bedeutet: Endstufe prüfen. Nicht jede Endstufe ist stabil an 3 Ohm. Schau vor dem Kauf in die technischen Daten deiner Endstufe – stabil ab 2 Ohm ist ideal, stabil nur bis 4 Ohm kann zu Schutzschaltungs-Ausfällen führen.
• Aktive Trennung ab 150 Hz, mindestens 12 dB/Oktave. Die Resonanzfrequenz des Treibers liegt bei 68 Hz. Ohne ausreichend steile Trennung nach unten riskierst du Überbelastung oder verzerrte Wiedergabe im unteren Mitteltonbereich. Ein DSP mit konfigurierbaren Filtern ist hier kein Luxus, sondern Voraussetzung.
• Einbauwinkel und Richtwirkung: Ab etwa 2–3 kHz werden 100-mm-Treiber mit steigender Frequenz zunehmend direktional. Richte den Treiber im Kickpanel oder in der A-Säule so aus, dass der Abstrahlkegel möglichst auf die Ohren des Fahrers/Beifahrers zeigt – das macht in der Praxis einen hörbaren Unterschied bei der Bühnenbreite.
• Kabelquerschnitt und Steckverbinder: Für 85 W RMS an 3 Ohm reicht ein Kabelquerschnitt von 1,5 mm² zum Lautsprecher aus. Wichtiger ist oft die Qualität der Klemmverbindungen – schlechte Quetschverbinder an Lautsprecherklemmen kosten mehr Signalqualität als ein dickeres Kabel bringt.

Der Audio System EX100 Dust EVO3 ist kein Einsteigerprodukt und auch keins für passive 2-Wege-Systeme von der Stange – er entfaltet sein Potenzial im aktiv getrennten, sorgfältig eingemessenen SQ-Setup. Wer den Aufwand nicht scheut und einen kompakten, antriebsstarken Mitteltöner mit solider Verarbeitungsqualität sucht, bekommt hier einen Treiber, den man nicht nach zwei Jahren bereut. Für reine Lautstärke-Anwendungen wäre der Wirkungsgrad von 88 dB allerdings eine relevante Einschränkung – dafür gibt es andere Kandidaten.
