Der große Car-HiFi Kabel & Sicherungs Guide: Querschnitt berechnen und Fehler vermeiden
Share
Materialwahl im Check: Warum Kupfer die bessere Wahl ist (OFC vs. CCA)
Beim Kauf von Stromkabeln stößt Du unweigerlich auf zwei Abkürzungen, die den Preis und vor allem die Leistungsfähigkeit massiv beeinflussen. Die Materialbeschaffenheit entscheidet darüber, wie viel Strom verlustfrei im Kofferraum ankommt:
| Kabel-Material | Technische Eigenschaft | Praxis-Empfehlung für Dein Projekt |
|---|---|---|
| OFC (Oxygen Free Copper) | Reines, sauerstofffreies Kupfer. Besitzt die beste elektrische Leitfähigkeit und altert kaum. | Die 1. Wahl: Pflicht für alle soliden Anlagen und niedrige Impedanzen. |
| CCA (Copper Clad Aluminum) | Günstiger Aluminiumkern, der nur mit einer hauchdünnen Kupferschicht überzogen ist. | Spar-Lösung: Nur bei extrem knappem Budget zu empfehlen, da der Widerstand deutlich höher ist. |
Wichtiger Material-Hinweis: Da Aluminium (CCA) Strom schlechter leitet als reines Kupfer (OFC), musst Du den Kabelquerschnitt bei der Verwendung von CCA-Kabeln immer etwa 20% bis 30% dicker wählen, um den gleichen Stromfluss zu garantieren.
Wie berechne ich den richtigen Kabelquerschnitt?
Damit Deine Endstufen bei harten Bassattacken nicht verhungern und die Spannung stabil bleibt, solltest Du den Querschnitt Deines Plus- und Massekabels präzise auslegen. Orientiere Dich im Alltag einfach an dieser logischen Faustformel:
- Stromstärke (Ampere) ermitteln: Rechne die echte RMS-Leistung Deiner gesamten Anlage zusammen. Teile diesen Wert durch Deine Bordspannung (ca. 12,8V) und multipliziere das Ganze mit dem Wirkungsgrad Deiner Endstufen (ca. 0,7 bei Class-D / Digital-Amps). Das Ergebnis liefert Dir den maximal fließenden Strom in Ampere.
- Kabellänge berücksichtigen: Strom fließt nicht widerstandslos. Je länger der Weg von der Batterie im Motorraum bis zum Einbauort im Kofferraum ist, desto größer wird der Spannungsabfall. Ab einer Länge von ca. 4 Metern solltest Du im Zweifel immer eine Stufe dicker wählen.

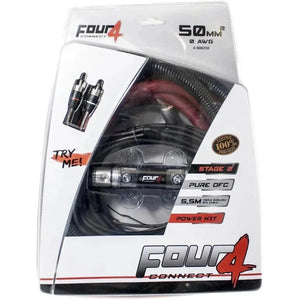

- Bewährte Standardwerte nutzen: Für kleinere Setups bis ca. 500W RMS reicht meist ein 16mm² OFC-Kabel. Bis 1000W RMS bist Du mit einem 25mm² OFC-Kabel auf der sicheren Seite. Alles, was darüber liegt oder in den Wettbewerbsbereich geht, verlangt nach massiven 35mm² oder 50mm² Reinkupfer-Leitungen.
Sicherungen – Die Lebensversicherung gegen Kabelbrand
Merke Dir eine goldene Regel im Car-HiFi: Die Hauptsicherung sichert ausschließlich das verlegte Kabel ab, niemals die Endstufen selbst! Sollte das dicke Stromkabel durch Scheuern oder nach einem Unfall Massekontakt mit der Karosserie bekommen, sorgt die Sicherung dafür, dass der Stromkreis sofort unterbrochen wird, bevor das Kabel glüht.
Die wichtigsten Sicherungstypen in der Übersicht
- ANL-Sicherung: Die massivste und sicherste Verbindung für sehr hohe Ströme (ab 100A). Die Sicherungsplatte wird direkt verschraubt, wodurch der Übergangswiderstand minimal bleibt.
- Mini-ANL: Der moderne, kompakte Profi-Standard. Bietet die gleiche sichere Verschraubung wie die große ANL, baut aber deutlich kleiner und ist ideal für Kabelquerschnitte von 10mm² bis 35mm².
- Glassicherung (AGU): Findet man oft in billigen Einsteiger-Sets. Lieber meiden: Die Kappen der Schmelzelemente sind im Inneren nur gelötet. Durch Vibrationen im Fahrzeug entstehen hier oft tückische Haarrisse, die zu massiven Kontaktproblemen und Spannungsbrüchen führen.
ACHTUNG: Maximaler Abstand zum Pluspol beachten!
Die VDE-Vorschriften und das EMMA-Regelwerk schreiben unmissverständlich vor: Die Hauptsicherung muss spätestens 30 cm nach dem Pluspol der Autobatterie im Motorraum verbaut sein! Setzt Du die Sicherung weiter hinten ein, bleibt das vordere Kabelstück im Falle eines Kurzschlusses völlig ungeschützt – es droht ein kapitaler Fahrzeugbrand.
Die VDE-Vorschriften und das EMMA-Regelwerk schreiben unmissverständlich vor: Die Hauptsicherung muss spätestens 30 cm nach dem Pluspol der Autobatterie im Motorraum verbaut sein! Setzt Du die Sicherung weiter hinten ein, bleibt das vordere Kabelstück im Falle eines Kurzschlusses völlig ungeschützt – es droht ein kapitaler Fahrzeugbrand.
Die 3 häufigsten Fehler beim Kabelverlegen und wie Du sie vermeidest
- Fehler 1: Den Massepunkt vernachlässigen. Der Stromkreis ist ein Kreislauf. Das Massekabel vom Verstärker zur Karosserie muss exakt denselben Querschnitt haben wie Dein Pluskabel. Ganz wichtig: Schleife den Lack am Massepunkt (z.B. an der Gurtschraube) absolut blank, bis das reine Metall glänzt, um Übergangswiderstände zu eliminieren.
- Fehler 2: Kabel nackt in die Terminals schrauben. Wenn Du feine Litzenkabel direkt mit Madenschrauben festziehst, trennst Du die feinen Kupferadern ab und riskierst Kurzschlüsse. Nutze für jeden Kabelanschluss immer eine passende Aderendhülse oder ordentlich verpresste Kabelschuhe.
- Fehler 3: Scharfkantige Blechdurchführungen. Wenn Du das Stromkabel vom Motorraum in den Innenraum führst, darf das Kabel niemals direkt auf dem nackten Karosserieblech aufliegen. Nutze an diesen Stellen zwingend feste Gummitüllen oder Kabeldurchführungen, damit die Isolierung durch Vibrationen nicht aufgescheuert wird.
